北上廣（廣州）有限公司是NTN軸承授權代理商，經銷全品類NTN軸承，NTN BL309ZZNR軸承屬于【NTN軸承 - 滾珠軸承 - 深溝球軸承 - 單列】，基本描述為：Item # BL309ZZNR，單列深溝球軸承 - 雙面帶防塵蓋，帶卡環，BL系列3。
前綴列表：【BL：深溝球軸承和圓柱滾子軸承間的過渡軸承】，后綴列表：【ZZ：雙面帶壓制鋼板防塵蓋】【NR：外圈有止動槽和止動環，單側密封時設在密封的另一側】
| 內孔類型 | 圓形 |
| 材質 | 高碳鉻鋼 |
| 保持架類型 | 壓制 |
| 保持架材質 | 鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速（脂潤滑） | 6300 RPM（轉/分鐘） |
| 樣式 | Single Row |
| 密封類型 | 無 |
| 密封材料 | 無 |
| 精度等級 | ISO 0 級（P0 級） |
| 配對 | 單列 |
| 徑向內部游隙 | CN |
| 附件 | 雙面帶防塵蓋 |
| 重量 | 1.971 lb（磅） 0.894 kg（千克） |
| 工作溫度范圍 | -40 至 250 oF（華氏度） -40 至 120 oC（攝氏度） |

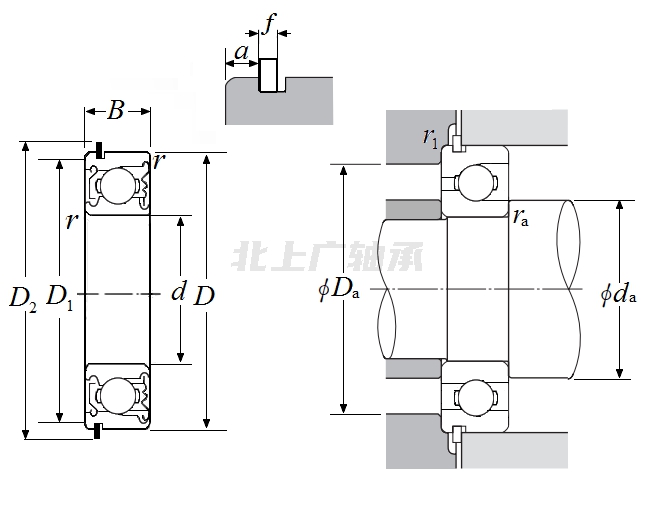

| 單列向心球軸承 - 雙面帶防塵蓋，帶卡環，BL系列3 - 尺寸 | |
| d | 1.7717 in（英寸） 45.000 mm（毫米） |
| D | 3.9370 in（英寸） 100.000 mm（毫米） |
| B | 0.9843 in（英寸） 25.000 mm（毫米） |
| D? | 3.8110 in（英寸） 96.800 mm（毫米） |
| D? | 4.1929 in（英寸） 106.500 mm（毫米） |
| a | 0.1291 in（英寸） 3.280 mm（毫米） |
| f | 0.0949 in（英寸） 2.410 mm（毫米） |
| r | 0.0591 in（英寸） 1.500 mm（毫米） |
| r? | 0.0197 in（英寸） 0.500 mm（毫米） |
| d? 最小 | 2.0866 in（英寸） 53.000 mm（毫米） |
| d? 最大 | 2.4213 in（英寸） 61.500 mm（毫米） |
| D? 最大 | 3.6220 in（英寸） 92.000 mm（毫米） |
| r?? 最大 | 0.0591 in（英寸） 1.500 mm（毫米） |
