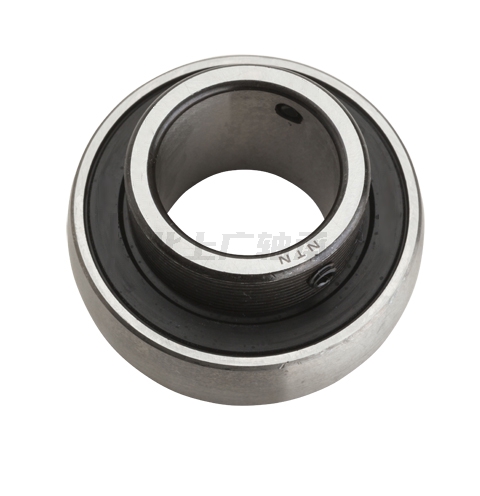

北上廣（廣州）有限公司是NTN軸承授權代理商，經銷全品類NTN軸承，NTN AS209D1軸承屬于【NTN軸承 - 滾珠軸承 - 帶座軸承（Y 軸承） - 帶緊定螺釘 - 球面外圈】，基本描述為：Item # AS209D1，帶座軸承，帶固定螺釘，窄內圈 - 球面外圈。
前綴列表：【AS：AS 系列外球面球軸承，帶止動螺釘】，后綴列表：【D1：帶潤滑油孔】
| 類型 | 帶座軸承 |
| 內孔類型 | 圓形 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 穿透硬化鋼 |
| 密封類型 | 接觸式 |
| 密封材料 | 丁腈橡膠 |
| 精度等級 | ISO 0 級（P0 級） |
| 性能 | 標準負載 |
| 鎖定裝置 | 緊定螺釘 |
| 潤滑方式 | 可再潤滑 |
| 基本外圈 | 209 |
| 靜態額定負載 | 4600 lbf（磅力） 20500 N（牛頓） 20.50 kN（千牛） |
| 動態額定負載 | 7350 lbf（磅力） 32700 N（牛頓） 32.70 kN（千牛） |
| 附件 | 雙面密封 |
| 工作溫度范圍 | -40 至 250 oF（華氏度） -40 至 120 oC（攝氏度） |
| 帶座軸承，帶固定螺釘，窄內圈 - 球面外圈 - 尺寸 | |
| d | 1-25/32 in（英寸） 45.000 mm（毫米） |
| D | 3.3465 in（英寸） 85.000 mm（毫米） |
| C | 0.7480 in（英寸） 18.999 mm（毫米） |
| B | 1.5750 in（英寸） 40.000 mm（毫米） |
| r | 0.0790 in（英寸） 2.007 mm（毫米） |
| d? | M8x1 |
| G | 0.3150 in（英寸） 8.000 mm（毫米） |
| d? | 2.2640 in（英寸） 57.506 mm（毫米） |
| S? | 1.2010 in（英寸） 30.500 mm（毫米） |
| S | 0.3740 in（英寸） 9.500 mm（毫米） |
