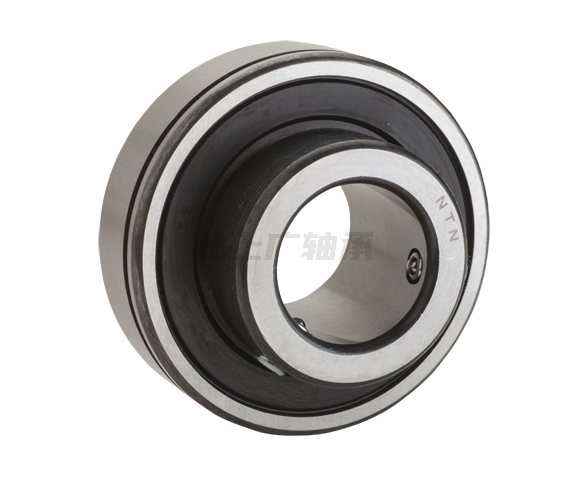

北上廣（廣州）有限公司是NTN軸承授權代理商，經銷全品類NTN軸承，NTN ASS202N軸承屬于【NTN軸承 - 滾珠軸承 - 帶座軸承（Y 軸承） - 帶緊定螺釘 - 圓柱外圈】，基本描述為：Item # ASS202N，帶座軸承，帶固定螺釘，窄內圈 - 圓柱外圈，帶卡環槽。
前綴列表：【AS：AS 系列外球面球軸承，帶止動螺釘】【S：外圈外表面為圓柱形】，后綴列表：【NR：帶止動環和止動槽】【/LP03：NTN 熱固性潤滑脂（固體潤滑脂），-20~80 °C】
| 類型 | 帶座軸承 |
| 內孔類型 | 圓形 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 穿透硬化鋼 |
| 極限轉速（脂潤滑） | 10000 RPM（轉/分鐘） |
| 密封類型 | 接觸式 |
| 密封材料 | 丁腈橡膠 |
| 性能 | 標準負載 |
| 鎖定裝置 | 2 -120° 緊定螺釘 |
| 潤滑 | 不可再潤滑 |
| 靜態額定負載 | 1030 lbf（磅力） 4600 N（牛頓） 4.60 kN（千牛） |
| 動態額定負載 | 2160 lbf（磅力） 9600 N（牛頓） 9.60 kN（千牛） |
| 附件 | 雙面密封 |
| 重量 | 0.243 lb（磅） 0.110 kg（千克） |
| 工作溫度范圍 | -40 至 250 oF（華氏度） -40 至 120 oC（攝氏度） |

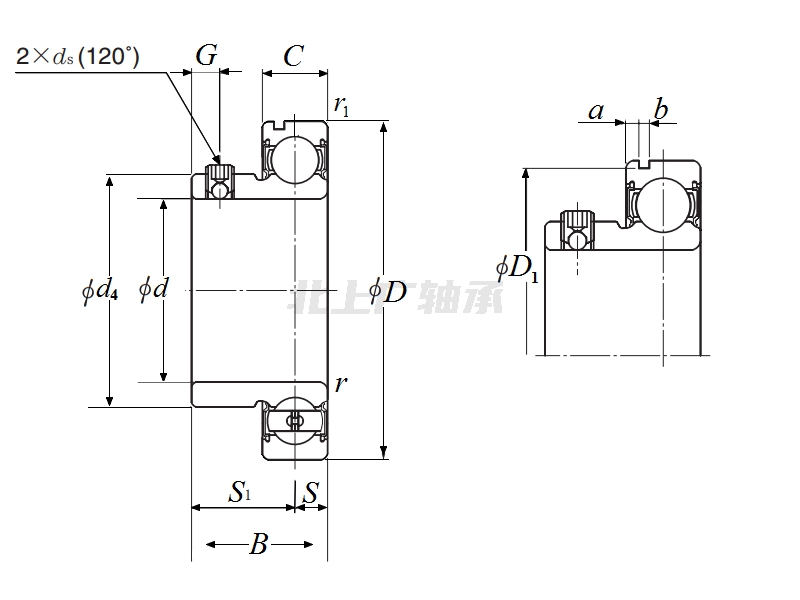

| 帶座軸承，帶固定螺釘，窄內圈 - 圓柱外圈，帶卡環槽 - 尺寸 | |
| d | 0.5906 in（英寸） 15.000 mm（毫米） |
| D | 1.5748 in（英寸） 40.000 mm（毫米） |
| C | 0.4724 in（英寸） 12.000 mm（毫米） |
| B | 0.8661 in（英寸） 22.000 mm（毫米） |
| r | 0.0236 in（英寸） 0.600 mm（毫米） |
| r? | 0.0236 in（英寸） 0.600 mm（毫米） |
| d? | M5x0.8 |
| G | 0.1654 in（英寸） 4.200 mm（毫米） |
| d? | 0.9567 in（英寸） 24.300 mm（毫米） |
| S? | 0.6299 in（英寸） 16.000 mm（毫米） |
| S | 0.2362 in（英寸） 6.000 mm（毫米） |
| a | 0.0780 in（英寸） 1.980 mm（毫米） |
| b | 0.0591 in（英寸） 1.500 mm（毫米） |
| D? | 1.5000 in（英寸） 38.100 mm（毫米） |
