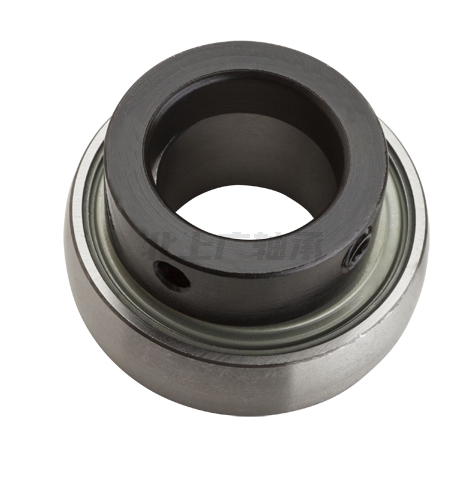

北上廣（廣州）有限公司是NTN軸承授權代理商，經銷全品類NTN軸承，NTN JEL202-009軸承屬于【NTN軸承 - 滾珠軸承 - 帶座軸承（Y 軸承） - 帶偏心鎖緊 - 球面外圈】，基本描述為：Item # JEL202-009，帶座軸承，帶偏心鎖環，窄內圈 - 球面外圈。
前綴列表：【JEL：JL 系列外球面球軸承 + EL 偏心套圈】
| 類型 | 帶座軸承 |
| 內孔類型 | 圓形 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 穿透硬化鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速（脂潤滑） | 11000 RPM（轉/分鐘） |
| 密封類型 | 接觸式 |
| 密封材料 | 丁腈橡膠 |
| 性能 | 標準負載 |
| 配對 | 單列 |
| 鎖定裝置 | 偏心鎖環 |
| 鎖定裝置部件型號 | EL202-009 |
| 潤滑 | 不可再潤滑 |
| 基本外圈 | 202 |
| 靜態額定負載 | 1030 lbf（磅力） 4600 N（牛頓） 4.60 kN（千牛） |
| 動態額定負載 | 2160 lbf（磅力） 9600 N（牛頓） 9.60 kN（千牛） |
| 附件 | 雙面密封 |
| 重量 | 0.240 lb（磅） 0.109 kg（千克） |
| 工作溫度范圍 | -40 至 250 oF（華氏度） -40 至 120 oC（攝氏度） |

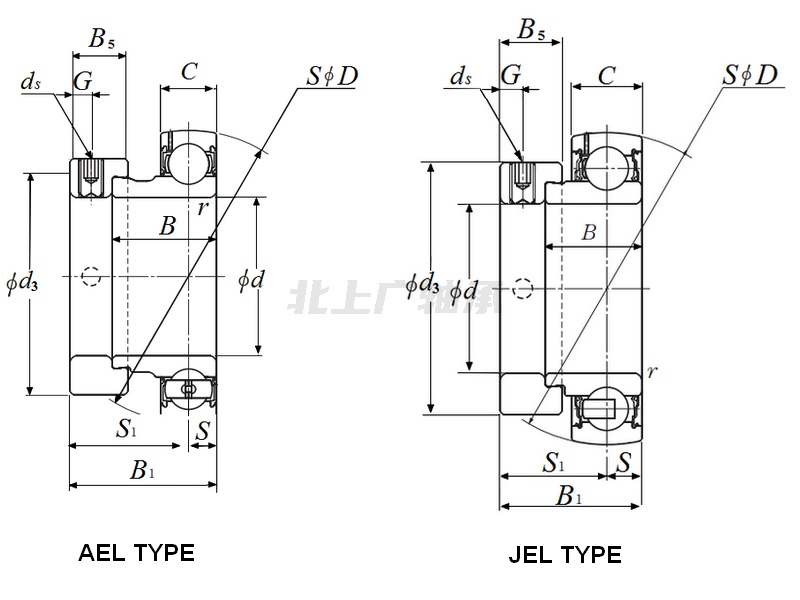

| 帶座軸承，帶偏心鎖環，窄內圈 - 球面外圈 - 尺寸 | |
| d | 9/16 in（英寸） 14.288 mm（毫米） |
| D | 1.5748 in（英寸） 40.000 mm（毫米） |
| C | 0.5118 in（英寸） 13.000 mm（毫米） |
| B | 0.7480 in（英寸） 19.000 mm（毫米） |
| B? | 1.1260 in（英寸） 28.600 mm（毫米） |
| r | 0.0236 in（英寸） 0.600 mm（毫米） |
| d? | 1/4-28 UNF（美制細牙螺紋） |
| G | 0.1890 in（英寸） 4.800 mm（毫米） |
| d? | 1.1417 in（英寸） 29.000 mm（毫米） |
| B? | 0.5354 in（英寸） 13.600 mm（毫米） |
| S? | 0.8701 in（英寸） 22.100 mm（毫米） |
| S | 0.2559 in（英寸） 6.500 mm（毫米） |
