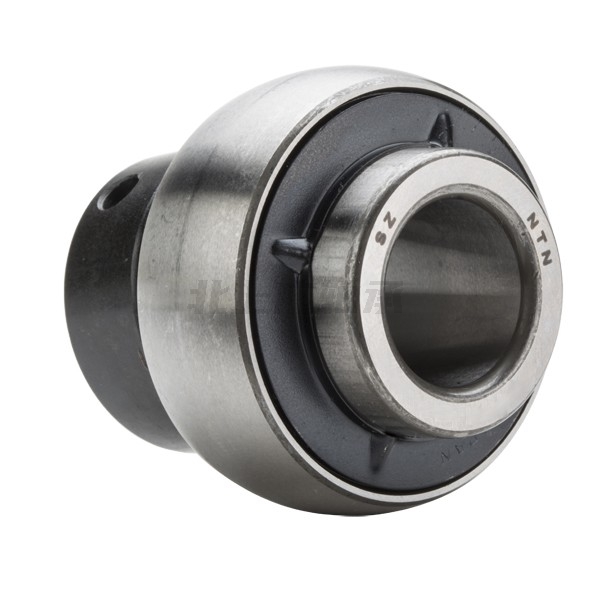

北上廣（廣州）有限公司是NTN軸承授權代理商，經銷全品類NTN軸承，NTN UEL209-110D1軸承屬于【NTN軸承 - 滾珠軸承 - 帶座軸承（Y 軸承） - 帶偏心鎖緊 - 球面外圈】，基本描述為：Item # UEL209-110D1，帶座軸承，帶偏心鎖環，寬內圈 - 球面外圈。
前綴列表：【UEL：UL 系列外球面球軸承 + EL 偏心套圈】，后綴列表：【D1：帶潤滑油孔】
| 類型 | 帶座軸承 |
| 內孔類型 | 圓形 |
| 軸承類型 | 滾珠軸承 |
| 材質 | 穿透硬化鋼 |
| 滾珠材質 | 鋼 |
| 極限轉速（脂潤滑） | 3500 RPM（轉/分鐘） |
| 密封類型 | 接觸式 |
| 密封材料 | 丁腈橡膠 |
| 性能 | 標準負載 |
| 配對 | 單列 |
| 鎖定裝置 | 偏心鎖環 |
| 鎖定裝置部件型號 | EL209-110 |
| 潤滑 | 可再潤滑 |
| 基本外圈 | 209 |
| 靜態額定負載 | 4600 lbf（磅力） 20400 N（牛頓） 20.40 kN（千牛） |
| 動態額定負載 | 7300 lbf（磅力） 32500 N（牛頓） 32.50 kN（千牛） |
| 附件 | 雙面密封 |
| 重量 | 2.050 lb（磅） 0.930 kg（千克） |
| 工作溫度范圍 | -40 至 250 oF（華氏度） -40 至 120 oC（攝氏度） |

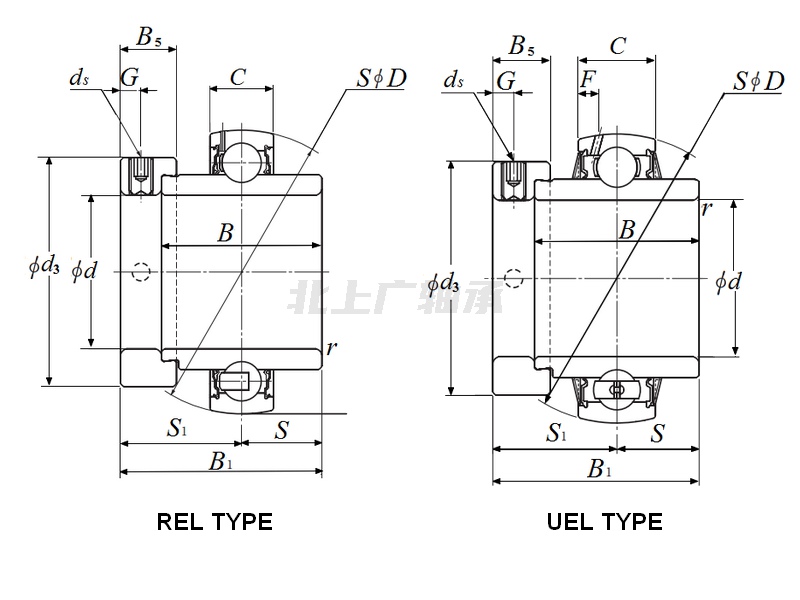

| 帶座軸承，帶偏心鎖環，寬內圈 - 球面外圈 - 尺寸 | |
| d | 1-5/8 in（英寸） 41.275 mm（毫米） |
| D | 3.3465 in（英寸） 85.000 mm（毫米） |
| C | 0.8661 in（英寸） 22.000 mm（毫米） |
| B | 1.6850 in（英寸） 42.800 mm（毫米） |
| B? | 2.2165 in（英寸） 56.300 mm（毫米） |
| r | 0.0591 in（英寸） 1.500 mm（毫米） |
| d? | 3/8-24 UNF（美制細牙螺紋） |
| G | 0.2677 in（英寸） 6.800 mm（毫米） |
| d? | 2.5000 in（英寸） 63.500 mm（毫米） |
| B? | 0.7205 in（英寸） 18.300 mm（毫米） |
| S? | 1.3740 in（英寸） 34.900 mm（毫米） |
| S | 0.8425 in（英寸） 21.400 mm（毫米） |
| F | 0.1929 in（英寸） 4.900 mm（毫米） |
