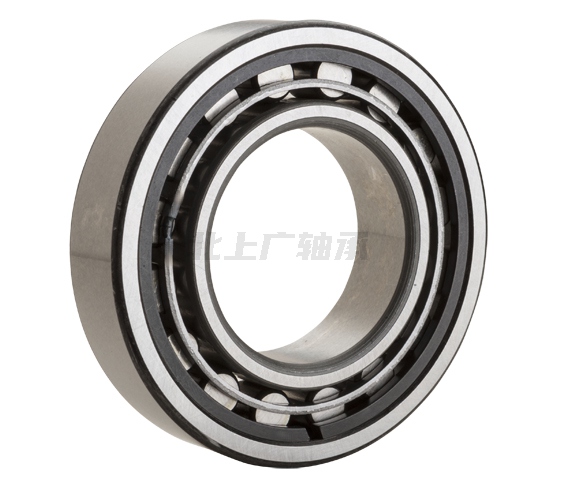

北上廣（廣州）有限公司是NTN軸承授權代理商，經銷全品類NTN軸承，NTN MA1316TL軸承屬于【NTN軸承 - 滾子軸承 - 圓柱滾子軸承 - BOWER系列 - 可分離型】，基本描述為：Item # MA1316TL，圓柱滾子軸承 - 可分離，普通內圈，外圈帶兩個扣環。
前綴列表：【M：Bower 系列圓柱滾子軸承】【A：內圈無擋邊，內圈可分離】，后綴列表：【E：外圈雙擋邊】【X：X-Bar 復合鋼保持架】
| 類型 | 圓柱滾子軸承 |
| 內孔類型 | 圓形 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 復合鋼 |
| 配對 | 單列 |
| 公差等級 | ISO 0 級（P0 級） RBEC 1 級 |
| 油孔 | 不帶油孔 |
| 徑向內部游隙 | CN |
| 靜態額定負載 | 72000 lbf（磅力） 320000 N（牛頓） 320.00 kN（千牛） |
| 動態額定負載 | 60000 lbf（磅力） 267000 N（牛頓） 267.00 kN（千牛） |
| 附件 | 開式 |
| 工作溫度范圍 | -40 至 250 oF（華氏度） -40 至 120 oC（攝氏度） |

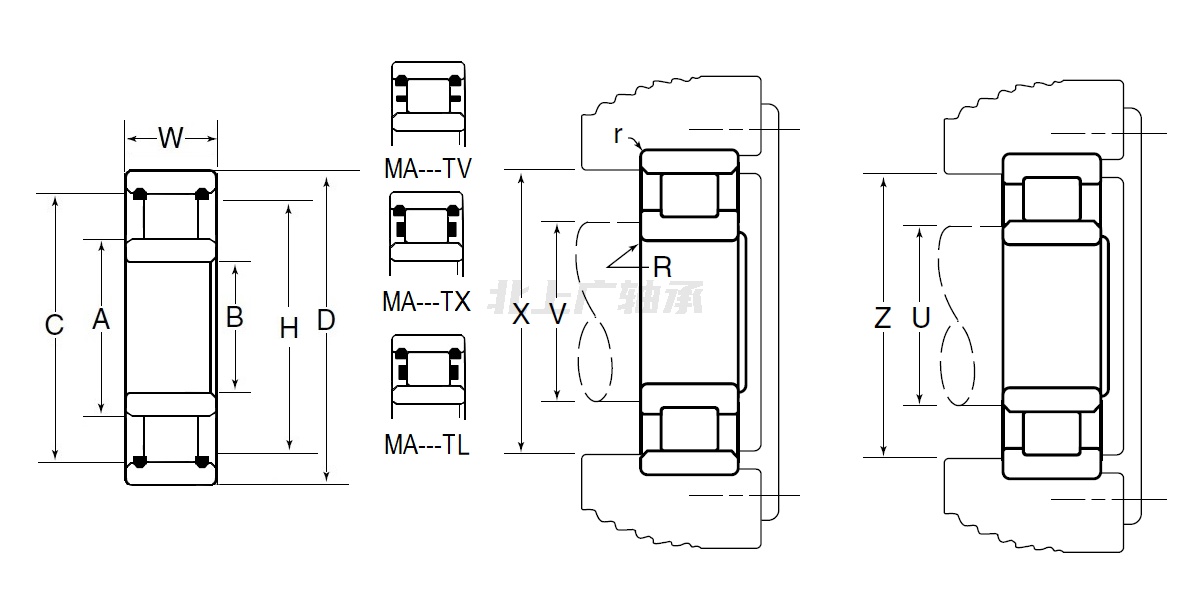

| 圓柱滾子軸承 - 可分離，普通內圈，外圈帶兩個扣環 - 尺寸 | |
| B | 3.1496 in（英寸） 80.000 mm（毫米） |
| D | 6.6929 in（英寸） 170.000 mm（毫米） |
| W | 1.5354 in（英寸） 39.000 mm（毫米） |
| A | 4.0012 in（英寸） 101.630 mm（毫米） |
| C | 5.8039 in（英寸） 147.420 mm（毫米） |
| R | 0.1252 in（英寸） 3.180 mm（毫米） |
| U（普通套圈） | 3.7795 in（英寸） 96.000 mm（毫米） |
| V（帶肋套圈） | 4.0000 in（英寸） 101.600 mm（毫米） |
| X（普通套圈） | 6.0787 in（英寸） 154.400 mm（毫米） |
| Z（帶肋套圈） | 5.7992 in（英寸） 147.300 mm（毫米） |
| r | 0.0799 in（英寸） 2.030 mm（毫米） |
