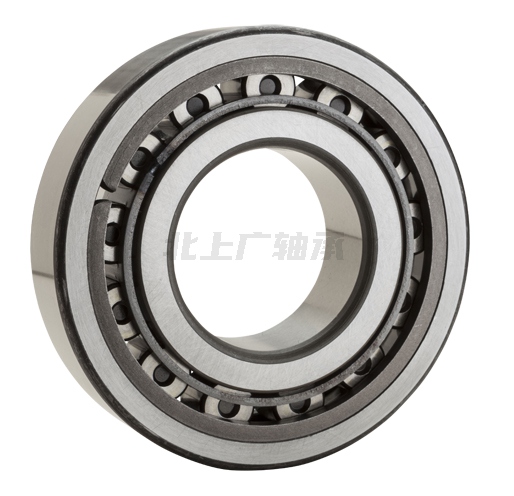

北上廣（廣州）有限公司是NTN軸承授權代理商，經銷全品類NTN軸承，NTN MR5224TL軸承屬于【NTN軸承 - 滾子軸承 - 圓柱滾子軸承 - BOWER系列 - 可分離型】，基本描述為：Item # MR5224TL，圓柱滾子軸承 - 可分離內圈，帶一個肋，外圈帶兩個扣環。
前綴列表：【M：Bower 系列圓柱滾子軸承】【S：內圈單擋邊】【N：內圈帶平擋圈】，后綴列表：【E：外圈雙擋邊】【L：復合鋼保持架】
| 類型 | 圓柱滾子軸承 |
| 內孔類型 | 圓形 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 復合鋼 |
| 配對 | 單列 |
| 公差等級 | ISO 0 級（P0 級） RBEC 1 級 |
| 油孔 | 不帶油孔 |
| 徑向內部游隙 | CN |
| 靜態額定負載 | 234000 lbf（磅力） 1040000 N（牛頓） 1040.00 kN（千牛） |
| 動態額定負載 | 142000 lbf（磅力） 630000 N（牛頓） 630.00 kN（千牛） |
| 附件 | 開式 |
| 工作溫度范圍 | -40 至 250 oF（華氏度） -40 至 120 oC（攝氏度） |

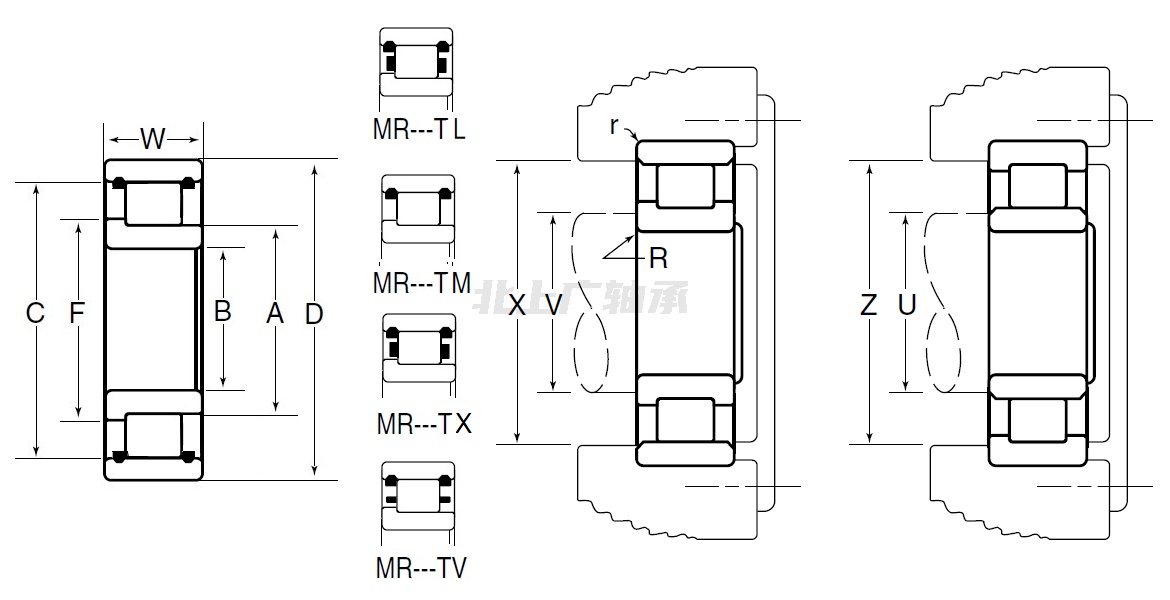

| 圓柱滾子軸承 - 可分離內圈，帶一個肋，外圈帶兩個扣環 - 尺寸 | |
| B | 4.7244 in（英寸） 120.000 mm（毫米） |
| D | 8.4646 in（英寸） 215.000 mm（毫米） |
| W | 3.0000 in（英寸） 76.200 mm（毫米） |
| A | 5.7146 in（英寸） 145.150 mm（毫米） |
| C | 7.5185 in（英寸） 190.970 mm（毫米） |
| F | 6.0748 in（英寸） 154.300 mm（毫米） |
| R | 0.1874 in（英寸） 4.760 mm（毫米） |
| U（普通套圈） | 5.4843 in（英寸） 139.300 mm（毫米） |
| V（帶肋套圈） | 5.7480 in（英寸） 146.000 mm（毫米） |
| X（普通套圈） | 7.8307 in（英寸） 198.900 mm（毫米） |
| Z（帶肋套圈） | 7.5118 in（英寸） 190.800 mm（毫米） |
| r | 0.0803 in（英寸） 2.040 mm（毫米） |
