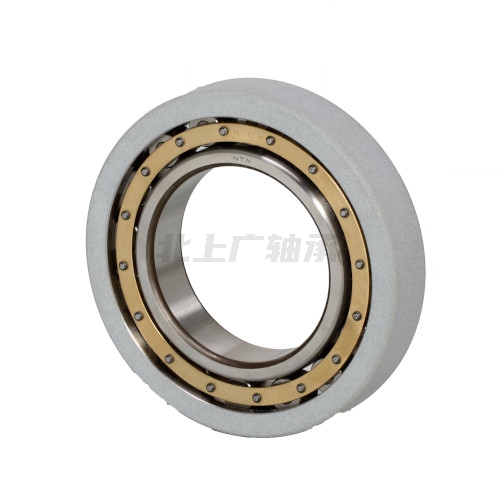

北上廣（廣州）有限公司是NTN軸承授權代理商，經銷全品類NTN軸承，NTN 7MC3-NU320EGRBC3軸承屬于【NTN軸承 - 滾子軸承 - 圓柱滾子軸承 - 絕緣系列】，基本描述為：Item # 7MC3-NU320EGRBC3，陶瓷涂層圓柱滾子軸承。
前綴列表：【M：Bower 系列圓柱滾子軸承】，后綴列表：【E：外圈帶雙擋邊】【A：外徑增加，適用于標準殼體中的重壓型配合】【H：外圈帶盲銷孔】【L：復合鋼保持架】
| 類型 | 圓柱滾子軸承 |
| 內孔類型 | 圓形 |
| 材質 | 硬化合金鋼 |
| 保持架材質 | 高強度機加工黃銅保持架，無鉚釘，帶方孔 |
| 極限轉速（油潤滑） | 3500 RPM（轉/分鐘） |
| 極限轉速（脂潤滑） | 2900 RPM（轉/分鐘） |
| 套圈分離 | 內圈可分離 |
| 套圈擋肩 | 外圈帶兩個擋邊 |
| 精度等級 | ISO 0 級（P0 級） |
| 配對 | 單列 |
| 公差等級 | ISO 0 級（P0 級） RBEC 1 級 |
| 油孔 | 不帶油孔 |
| 游隙 | C3 |
| 靜態額定負載 | 95500 lbf（磅力） 425000 N（牛頓） 425.00 kN（千牛） |
| 動態額定負載 | 85500 lbf（磅力） 380000 N（牛頓） 380.00 kN（千牛） |
| 附件 | 開式 |
| 重量 | 17.703 lb（磅） 8.030 kg（千克） |
| 工作溫度范圍 | -40 至 250 oF（華氏度） -40 至 120 oC（攝氏度） |

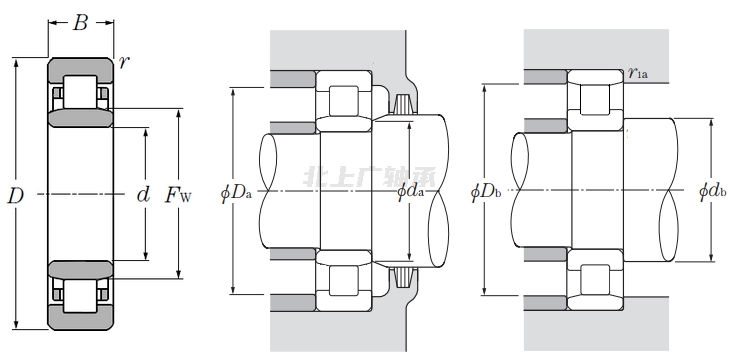

| 絕緣圓柱滾子軸承 - 尺寸 | |
| d | 3.9370 in（英寸） 100.000 mm（毫米） |
| D | 8.4646 in（英寸） 215.000 mm（毫米） |
| B | 1.8504 in（英寸） 47.000 mm（毫米） |
| Fw | 5.0197 in（英寸） 127.500 mm（毫米） |
| r | 0.0984 in（英寸） 2.500 mm（毫米） |
| d? 最小 | 4.4488 in（英寸） 113.000 mm（毫米） |
| D? 最大 | 7.9528 in（英寸） 202.000 mm（毫米） |
| r??? 最大 | 0.0984 in（英寸） 2.500 mm（毫米） |
