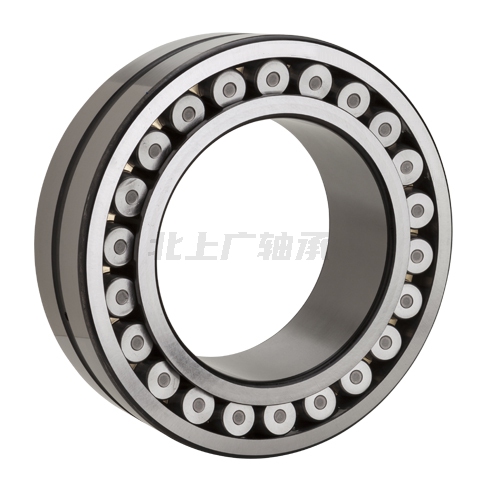

北上廣（廣州）有限公司是NTN軸承授權代理商，經銷全品類NTN軸承，NTN 22308EAW33C3軸承屬于【NTN軸承 - 滾子軸承 - 調心滾子軸承 - 標準型 - 圓柱孔】，基本描述為：Item # 22308EAW33C3，標準孔徑調心滾子軸承，帶油孔，223系列。
，后綴列表：【B：B 型，滾子非對稱布置，沖壓鋼保持架】【W33：外圈帶油槽油孔】【V3：特殊規范】
| 類型 | 調心滾子軸承 |
| 內孔類型 | 圓形 |
| 材質 | 穿透硬化鋼 |
| 保持架類型 | 壓制 |
| 保持架材質 | 鋼 |
| 極限轉速（油潤滑） | 6600 RPM（轉/分鐘） |
| 極限轉速（脂潤滑） | 5400 RPM（轉/分鐘） |
| e | 0.36 |
| Y? | 1.87 |
| Y? | 2.79 |
| Y? | 1.83 |
| 系列 | 223 |
| 徑向內部游隙 | C3 |
| 外圈改進 | 普通型 |
| 公差等級 | JIS（日本工業標準）0 級 RBEC 1 級 |
| 靜態額定負載 | 34000 lbf（磅力） 152000 N（牛頓） 152.00 kN（千牛） |
| 動態額定負載 | 38000 lbf（磅力） 169000 N（牛頓） 169.00 kN（千牛） |
| 附件 | 開式 |
| 重量 | 2.205 lb（磅） 1.000 kg（千克） |
| 工作溫度范圍 | -40 至 400 oF（華氏度） -40 至 200 oC（攝氏度） |

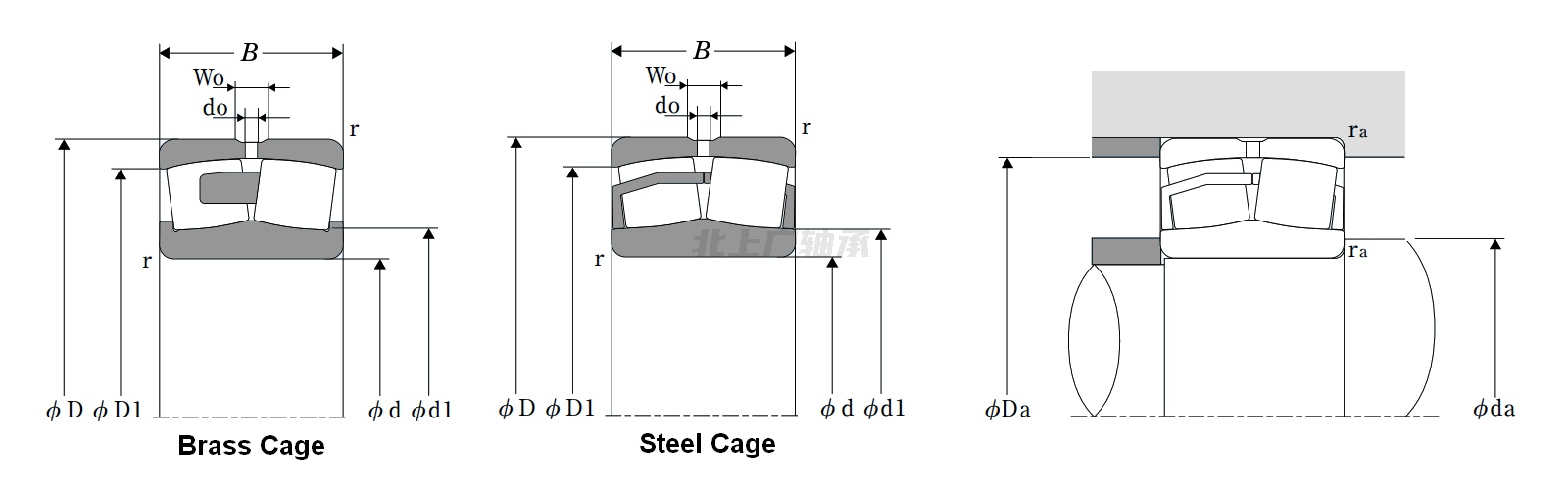

| 標準孔徑調心滾子軸承，帶油孔，223系列 - 尺寸 | |
| d | 1.5748 in（英寸） 40.000 mm（毫米） |
| D | 3.5433 in（英寸） 90.000 mm（毫米） |
| B | 1.2992 in（英寸） 33.000 mm（毫米） |
| d? | 2.0472 in（英寸） 52.000 mm（毫米） |
| D? | 3.0709 in（英寸） 78.000 mm（毫米） |
| r | 0.0591 in（英寸） 1.500 mm（毫米） |
| W? | 0.2362 in（英寸） 6.000 mm（毫米） |
| d? | 0.1181 in（英寸） 3.000 mm（毫米） |
| d? 最小 | 1.9291 in（英寸） 49.000 mm（毫米） |
| D? 最大 | 3.1890 in（英寸） 81.000 mm（毫米） |
| r?? 最大 | 0.0591 in（英寸） 1.500 mm（毫米） |
