北上廣（廣州）有限公司是NTN軸承授權代理商，經銷全品類NTN軸承，NTN 22328EKF800軸承屬于【NTN軸承 - 滾子軸承 - 調心滾子軸承 - 振動篩型 - 圓錐孔】，基本描述為：Item # 22328EKF800，振動篩調心滾子軸承，帶圓錐孔。
前綴列表：【CM-：一側帶密封型鑄鐵防塵端蓋】【U：外球面球軸承】【C：內圈內孔為圓柱孔，帶止動螺釘】【P：枕型立式軸承座】，后綴列表：【D1：帶潤滑油孔】
| 類型 | 振動篩調心滾子軸承 |
| 內孔類型 | 圓錐孔 |
| 材質 | 穿透硬化鋼 |
| 保持架類型 | 機加工 |
| 保持架材質 | 黃銅 |
| e | 0.33 |
| Y? | 2.03 |
| Y? | 3.02 |
| Y? | 1.98 |
| 系列 | 223 |
| 徑向內部游隙 | C4 |
| 外圈改進 | 普通型 |
| 公差等級 | JIS（日本工業標準）0 級 RBEC 1 級 |
| 錐角 | 1:12 |
| 靜態額定負載 | 385000 lbf（磅力） 1720000 N（牛頓） 1720.00 kN（千牛） |
| 動態額定負載 | 330000 lbf（磅力） 1470000 N（牛頓） 1470.00 kN（千牛） |
| 附件 | 開式 |
| 重量 | 76.721 lb（磅） 34.800 kg（千克） |
| 工作溫度范圍 | -40 至 400 oF（華氏度） -40 至 200 oC（攝氏度） |

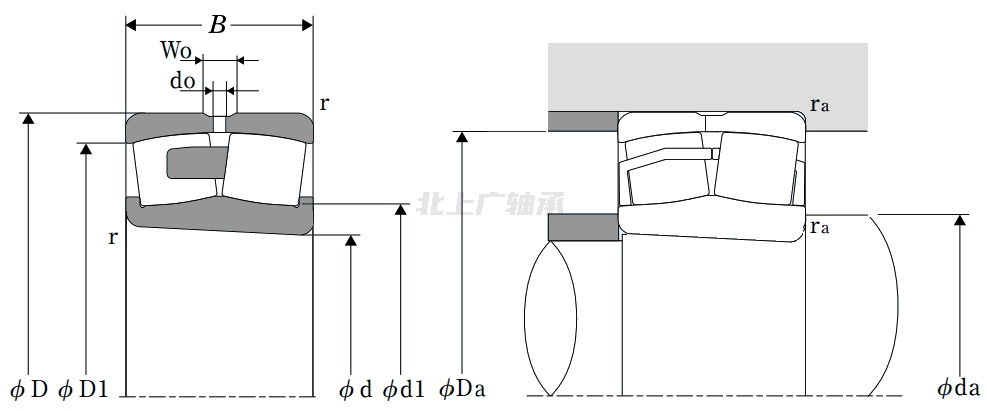

| 振動篩調心滾子軸承，帶圓錐孔 - 尺寸 | |
| d | 5.5118 in（英寸） 140.000 mm（毫米） |
| D | 11.8110 in（英寸） 300.000 mm（毫米） |
| B | 4.0157 in（英寸） 102.000 mm（毫米） |
| d? | 7.1260 in（英寸） 181.000 mm（毫米） |
| D? | 10.2756 in（英寸） 261.000 mm（毫米） |
| r | 0.1575 in（英寸） 4.000 mm（毫米） |
| W? | 0.7441 in（英寸） 18.900 mm（毫米） |
| d? | 0.3543 in（英寸） 9.000 mm（毫米） |
| d? 最小 | 6.1811 in（英寸） 157.000 mm（毫米） |
| D? 最大 | 11.1417 in（英寸） 283.000 mm（毫米） |
| r?? 最大 | 0.1575 in（英寸） 4.000 mm（毫米） |
