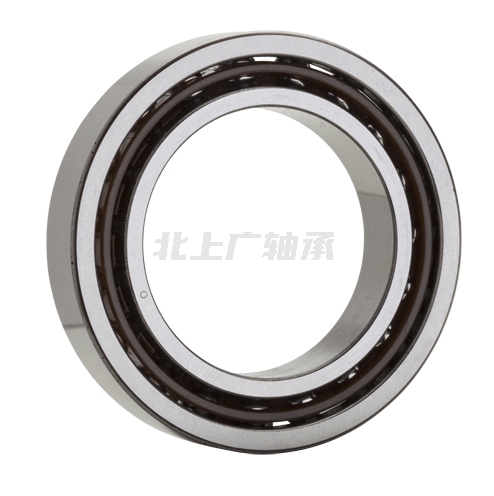

北上廣（廣州）有限公司是NTN軸承授權代理商，經銷全品類NTN軸承，NTN MLCH71920HV軸承屬于【NTN軸承 - 超精密軸承 - 機床用高精度軸承 - 單列】，基本描述為：Item # MLCH71920HV，高轉速，單列混合角接觸球軸承，高精度。
前綴列表：【ML：接觸角 25°】【CH：雙面帶非接觸式密封圈】，后綴列表：【C：高精度】【V：高額定載荷】
| 內孔類型 | 圓形 |
| 材質 | 高碳鉻鋼 |
| 保持架類型 | 分層型 |
| 保持架材質 | 酚醛樹脂 |
| 滾珠材質 | 陶瓷 |
| 極限轉速（油潤滑） | 21710 RPM（轉/分鐘） |
| 極限轉速（脂潤滑） | 13650 RPM（轉/分鐘） |
| 配對 | 單列 |
| 附件 | 開式 |
| 工作溫度范圍 | -40 至 250 oF（華氏度） -40 至 120 oC（攝氏度） |

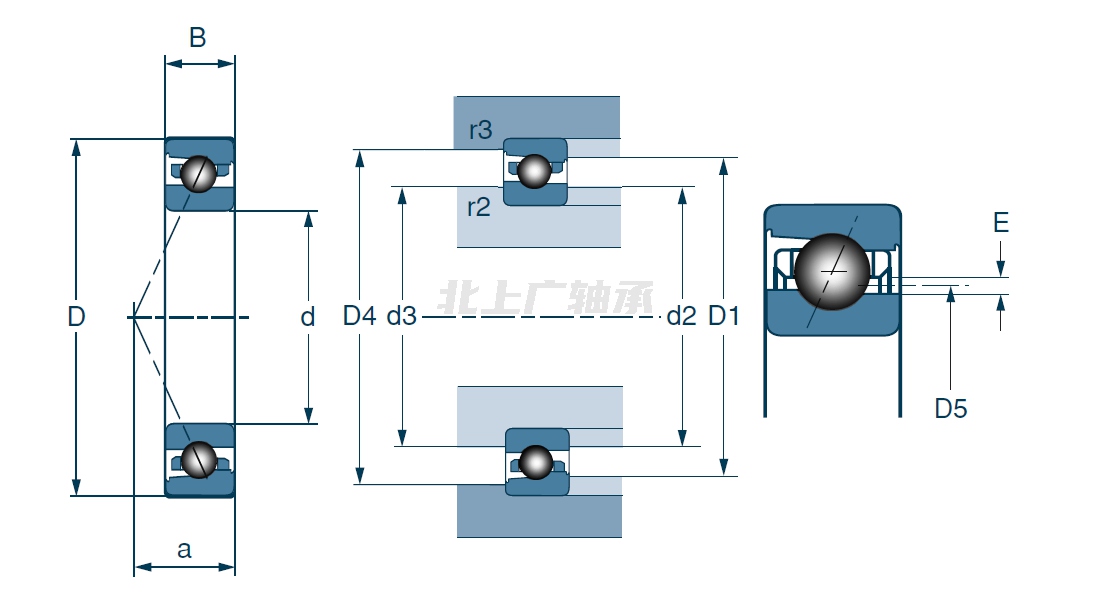

| 高轉速，單列混合角接觸球軸承，高精度 - 尺寸 | |
| d | 3.9370 in（英寸） 100.000 mm（毫米） |
| D | 5.5118 in（英寸） 140.000 mm（毫米） |
| B | 0.7874 in（英寸） 20.000 mm（毫米） |
| r? 最大 | 0.0433 in（英寸） 1.100 mm（毫米） |
| r? 最大 | 0.0236 in（英寸） 0.600 mm（毫米） |
| 接觸角 | 25 o |
| a（負荷中心） | 1.4961 in（英寸） 38.000 mm（毫米） |
| d? | 4.3110 in（英寸） 109.500 mm（毫米） |
| d? | 4.4291 in（英寸） 112.500 mm（毫米） |
| D? | 5.0591 in（英寸） 128.500 mm（毫米） |
| D? | 5.2362 in（英寸） 133.000 mm（毫米） |
| D? | 0.0795 in（英寸） 4.5630 mm（毫米） |
| E | 2.020 in（英寸） 115.900 mm（毫米） |
| 雙列寬度 | 1.5748 in（英寸） 40.000 mm（毫米） |
| 三列寬度 | 2.3622 in（英寸） 60.000 mm（毫米） |
| 四列寬度 | 3.1496 in（英寸） 80.000 mm（毫米） |
