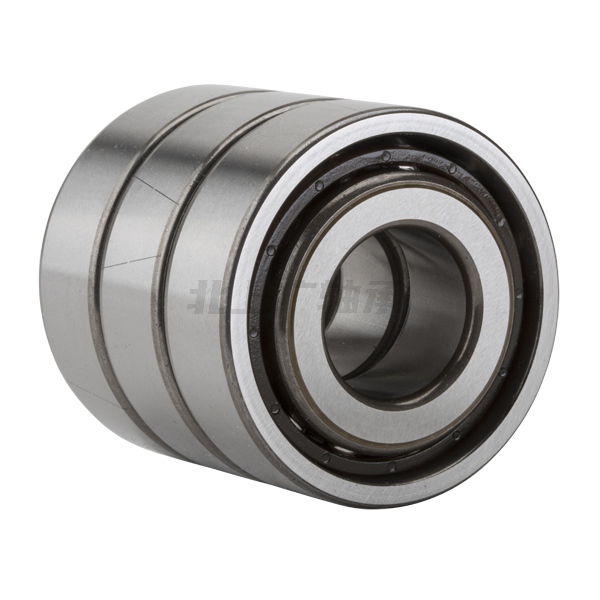

北上廣（廣州）有限公司是NTN軸承授權代理商，經銷全品類NTN軸承，NTN BST50X100-1BDTT軸承屬于【NTN軸承 - 超精密軸承 - 滾珠絲杠用角接觸推力球軸承（BST型） - 三列】，基本描述為：Item # BST50X100-1BDTT，滾珠絲杠用三列角接觸推力球軸承 - DTT 配對，開式，三列承受軸向載荷。
前綴列表：【BST：滾珠絲杠用角接觸推力球軸承】，后綴列表：【-1B：標準預緊】【DFT：三列 \ / / 配對】【P4：P4 級精度】
| 類型 | 滾珠絲杠支撐軸承 |
| 內孔類型 | 圓形 |
| 材質 | 高碳鉻鋼 |
| 保持架類型 | 模制 |
| 保持架材質 | 合成樹脂 |
| 配對 | 三列 |
| 靜態額定負載 | 103000 lbf（磅力） 459000 N（牛頓） 459.00 kN（千牛） |
| 動態額定負載 | 30000 lbf（磅力） 134000 N（牛頓） 134.00 kN（千牛） |
| 附件 | 開式 |
| 工作溫度范圍 | -40 至 250 oF（華氏度） -40 至 120 oC（攝氏度） |

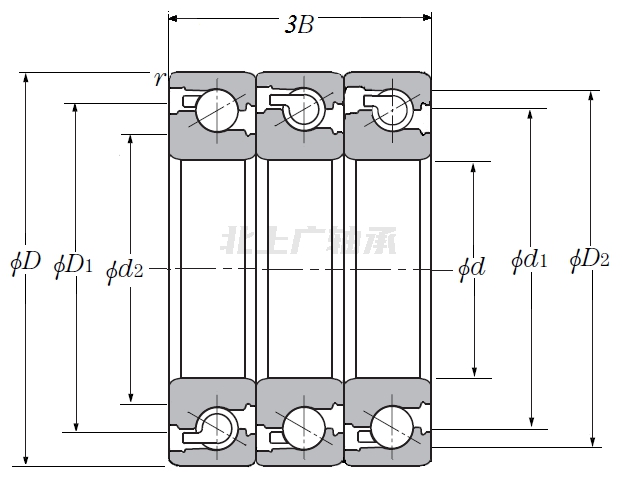

| 滾珠絲杠用三列角接觸推力球軸承 - DTT 配對，開式，三列承受軸向載荷 - 尺寸 | |
| d | 1.9685 in（英寸） 50.000 mm（毫米） |
| D | 3.9370 in（英寸） 100.000 mm（毫米） |
| B | 0.7874 in（英寸） 20.000 mm（毫米） |
| 3B | 2.3622 in（英寸） 60.000 mm（毫米） |
| d? | 2.9843 in（英寸） 75.800 mm（毫米） |
| d? | 2.7598 in（英寸） 70.100 mm（毫米） |
| D? | 3.3937 in（英寸） 86.200 mm（毫米） |
| D? | 3.6457 in（英寸） 92.600 mm（毫米） |
| r | 0.0394 in（英寸） 1.000 mm（毫米） |
| r? | 0.0236 in（英寸） 0.600 mm（毫米） |
| 接觸角 | 60 o |
