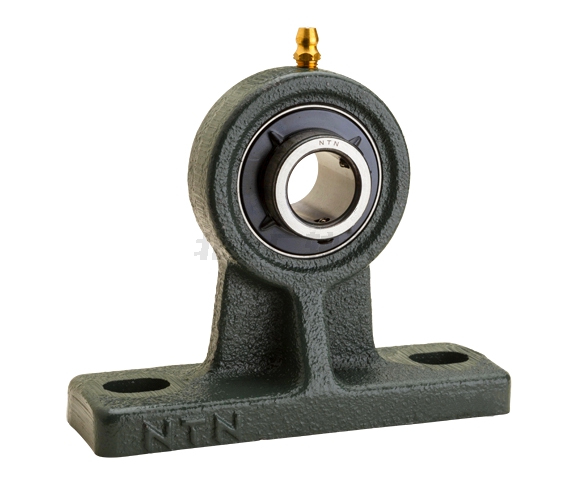

北上廣（廣州）有限公司是NTN軸承授權代理商，經銷全品類NTN軸承，NTN UCHP205-100D1軸承屬于【NTN軸承 - 軸承座 - 標準型軸承座 - 帶緊定螺釘 - UCHP型】，基本描述為：Item # UCHP205-100D1枕式軸承座，帶緊定螺釘，鑄造外殼，高型，UCHP型。
前綴列表：【U：外球面球軸承】【C：內圈內孔為圓柱孔，帶止動螺釘】【P：枕型立式軸承座】，后綴列表：【D1：帶潤滑油孔】
| 類型 | 枕式軸承座 |
| 軸承類型 | 滾珠軸承 |
| 鎖定裝置 | 緊定螺釘 |
| 密封類型 | 接觸式 |
| 密封材料 | 丁腈橡膠 |
| 軸承型號 | UC205-100D1 |
| 外殼型號 | HP205D1 |
| 外殼材質 | 鑄鐵 |
| 外殼構造 | 一件式 |
| 性能 | 輕型承載 |
| 端蓋類型 | 開式 |
| 動態額定負載 | 3150 lbf（磅力） 14000 N（牛頓） 14.00 kN（千牛） |
| 靜態額定負載 | 1760 lbf（磅力） 7850 N（牛頓） 7.85 kN（千牛） |
| 極限轉速 | 5900 RPM（轉/分鐘） |
| 重量 | 2.650 lb（磅） 1.200 kg（千克） |
| 工作溫度范圍 | -40 至 250 oF（華氏度） -40 至 120 oC（攝氏度） |
| 潤滑 | 可再潤滑 |

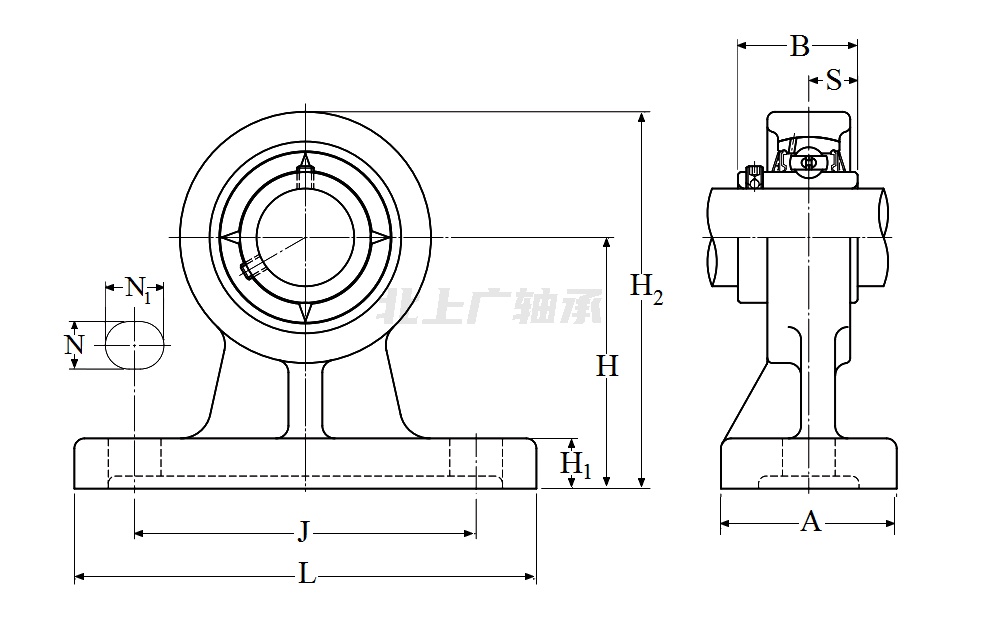

| 枕式軸承座，帶緊定螺釘，鑄造外殼，高型，UCHP型 - 尺寸 | |
| d | 1.0000 in（英寸） 25.400 mm（毫米） |
| J | 4.1250 in（英寸） 105.0 mm（毫米） |
| L | 5.5937 in（英寸） 142.0 mm（毫米） |
| A | 1.9687 in（英寸） 50.0 mm（毫米） |
| H | 3.1562 in（英寸） 80.0 mm（毫米） |
| H? | 0.5000 in（英寸） 13.0 mm（毫米） |
| H? | 4.5000 in（英寸） 114.0 mm（毫米） |
| N | 0.5000 in（英寸） 13.0 mm（毫米） |
| N? | 0.7500 in（英寸） 19.0 mm（毫米） |
| B | 1.3425 in（英寸） 34.100 mm（毫米） |
| S | 0.5630 in（英寸） 14.300 mm（毫米） |
| F | 0.1772 in（英寸） 4.500 mm（毫米） |
