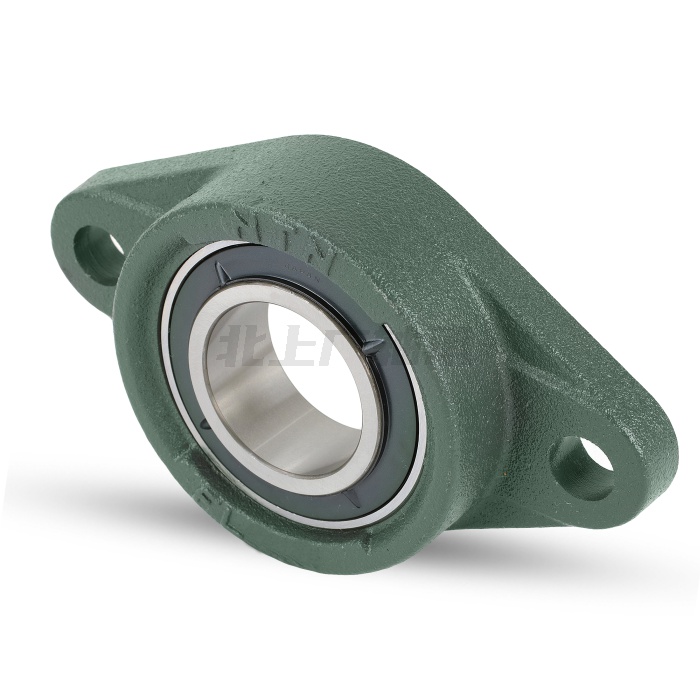

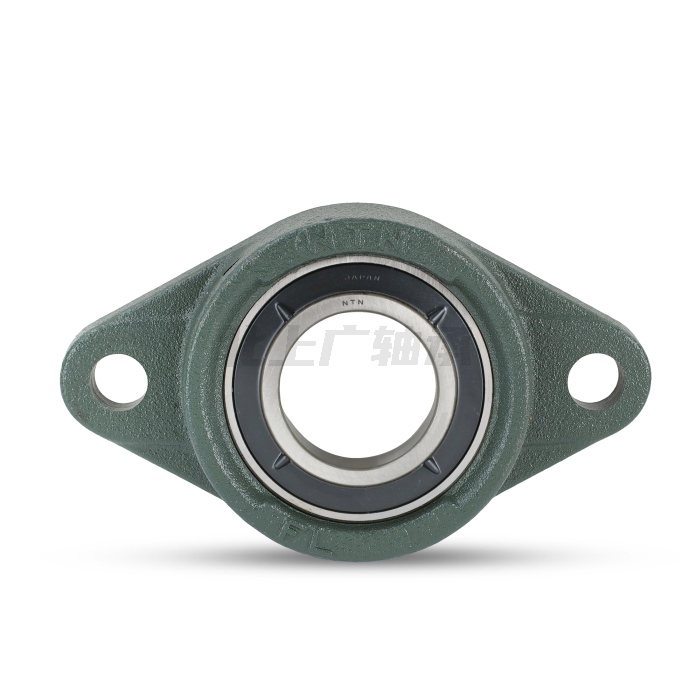

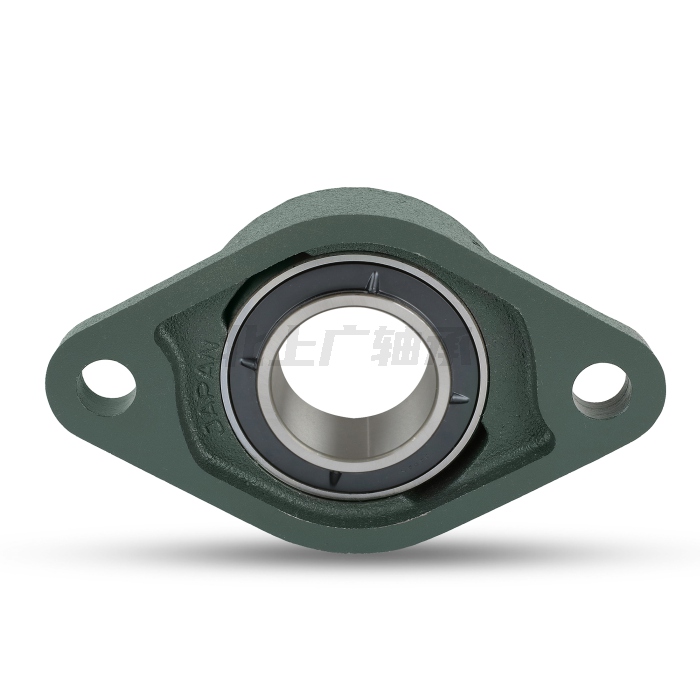

北上廣（廣州）有限公司是NTN軸承授權代理商，經銷全品類NTN軸承，NTN UKFL211D1 (when used with H2311X)軸承屬于【NTN軸承 - 軸承座 - 法蘭型軸承座 - 雙螺栓 - UKFL型】，基本描述為：Item # UKFL211D1（附件型號：H2311X），雙螺栓菱形法蘭式軸承座，鑄造外殼，帶緊定套，UKFL型。
前綴列表：【CM-：軸承座單側帶鑄鐵材質閉合擋蓋】【U：外球面球軸承】【K：內圈圓錐孔，錐度 1:12】【FL：菱形法蘭式軸承座】，后綴列表：【D1：帶潤滑油孔】【-H：帶緊定套】【2：寬度系列：02 系列】【3：直徑系列：03 系列】【15：適配軸承的內徑為 75 mm】【X：窄切口】
| 類型 | 雙螺栓菱形法蘭式軸承座 |
| 軸承類型 | 滾珠軸承 |
| 鎖定裝置 | 緊定套 |
| 密封類型 | 接觸式 |
| 密封材料 | 丁腈橡膠 |
| 軸承型號 | UK211D1 |
| 外殼型號 | FL211D1 |
| 外殼材質 | 鑄鐵 |
| 外殼構造 | 一件式 |
| 端蓋類型 | 開式 |
| 性能 | 輕型承載 |
| 動態額定負載 | 9800 lbf（磅力） 43500 N（牛頓） 43.50 kN（千牛） |
| 靜態額定負載 | 6550 lbf（磅力） 29200 N（牛頓） 29.20 kN（千牛） |
| 重量 | 6.800 lb（磅） 3.100 kg（千克） |
| 工作溫度范圍 | -40 至 250 oF（華氏度） -40 至 120 oC（攝氏度） |
| 潤滑 | 可再潤滑 |

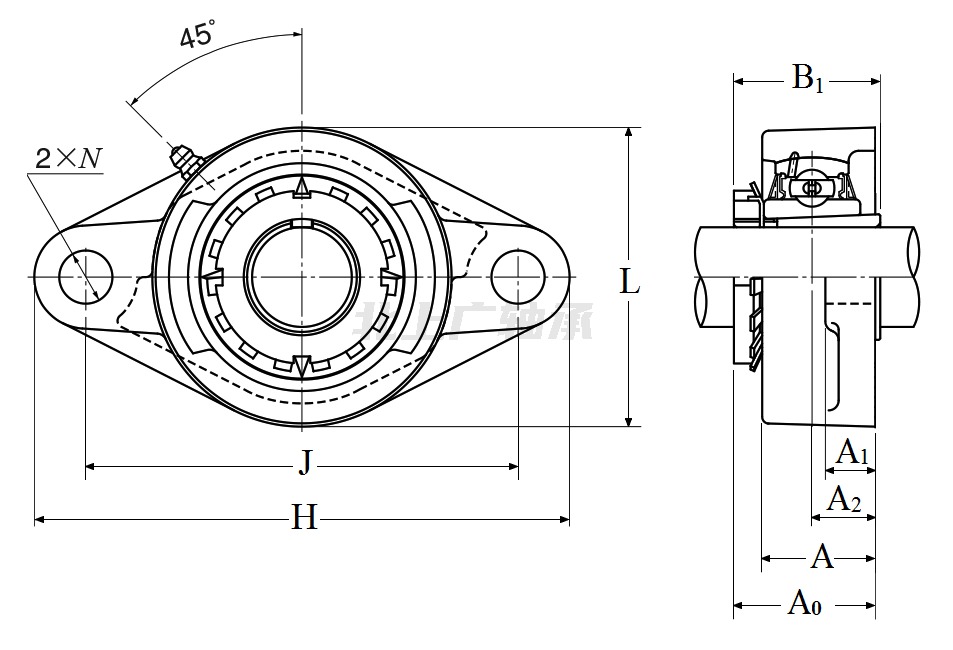

| 雙螺栓菱形法蘭式軸承座，鑄造外殼，帶緊定套，UKFL型 - 尺寸 | |
| d | 1.9685 in（英寸） 50.000 mm（毫米） |
| H | 8.8125 in（英寸） 224.0 mm（毫米） |
| L | 5.1250 in（英寸） 130.0 mm（毫米） |
| J | 7.2500 in（英寸） 184.0 mm（毫米） |
| A | 1.6875 in（英寸） 43.0 mm（毫米） |
| A? | 2.1406 in（英寸） 54.500 mm（毫米） |
| A? | 0.7187 in（英寸） 18.0 mm（毫米） |
| A? | 0.9844 in（英寸） 25.0 mm（毫米） |
| N | 0.7500 in（英寸） 19.0 mm（毫米） |
| B? | 2.3230 in（英寸） 59.000 mm（毫米） |
| F | 0.2362 in（英寸） 6.000 mm（毫米） |
| 備注 | 銷售圖紙為不帶緊定套的孔徑，沒有顯示尺寸 d，即緊定套的孔徑 |
