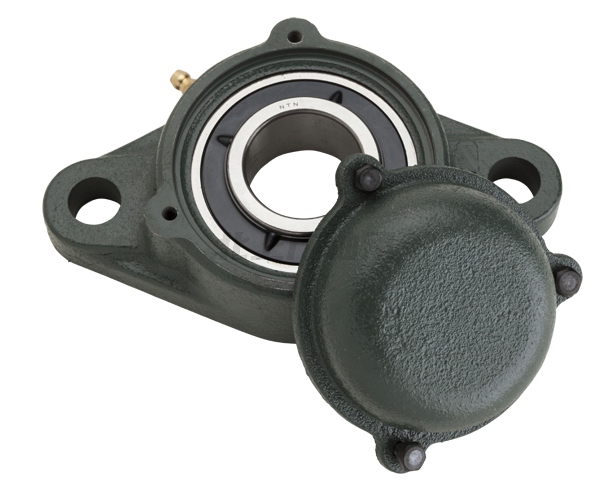

北上廣（廣州）有限公司是NTN軸承授權代理商，經銷全品類NTN軸承，NTN CM-UKFL308D1 (when used with H2308X)軸承屬于【NTN軸承 - 軸承座 - 法蘭型軸承座 - 雙螺栓 - CM-UKFL型】，基本描述為：Item # CM-UKFL308D1（附件型號：H2308X），雙螺栓菱形法蘭式軸承座，鑄造外殼，帶緊定套，帶鑄造防塵蓋，封閉端蓋，UKFL型。
前綴列表：【CM-：軸承座單側帶鑄鐵材質閉合擋蓋】【U：外球面球軸承】【C：內圈內孔為圓柱孔，帶止動螺釘】【FL：菱形法蘭式軸承座】，后綴列表：【D1：帶潤滑油孔】
| 類型 | 雙螺栓菱形法蘭式軸承座 |
| 軸承類型 | 滾珠軸承 |
| 鎖定裝置 | 緊定套 |
| 密封類型 | 接觸式 |
| 密封材料 | 丁腈橡膠 |
| 軸承型號 | UK308D1 |
| 外殼型號 | FL308D1 |
| 外殼材質 | 鑄鐵 |
| 外殼構造 | 一件式 |
| 端蓋類型 | 封閉式 |
| 性能 | 重型承載 |
| 動態額定負載 | 9100 lbf（磅力） 40500 N（牛頓） 40.50 kN（千牛） |
| 靜態額定負載 | 5400 lbf（磅力） 24000 N（牛頓） 24.00 kN（千牛） |
| 重量 | 6.600 lb（磅） 3.000 kg（千克） |
| 工作溫度范圍 | -40 至 250 oF（華氏度） -40 至 120 oC（攝氏度） |
| 潤滑 | 可再潤滑 |

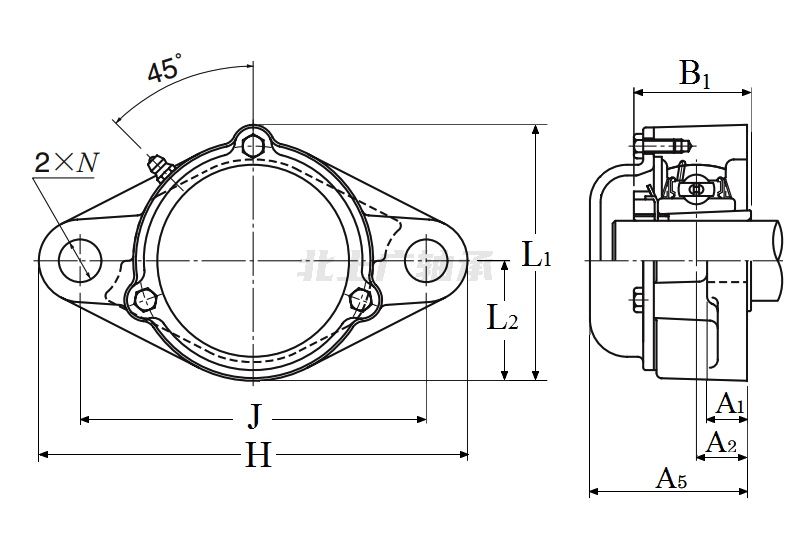

| 雙螺栓菱形法蘭式軸承座，帶緊定套，鑄造防塵蓋，封閉端蓋，UKFL型 - 尺寸 | |
| d | 1.3780 in（英寸） 35.000 mm（毫米） |
| H | 7.8750 in（英寸） 200.0 mm（毫米） |
| L | 4.4062 in（英寸） 112.0 mm（毫米） |
| L? | 4.8125 in（英寸） 122.0 mm（毫米） |
| L? | 2.2187 in（英寸） 56.0 mm（毫米） |
| J | 6.2187 in（英寸） 158.0 mm（毫米） |
| A? | 0.6562 in（英寸） 17.0 mm（毫米） |
| A? | 0.9062 in（英寸） 23.0 mm（毫米） |
| A? | 3.0000 in（英寸） 76.000 mm（毫米） |
| N | 0.9062 in（英寸） 23.0 mm（毫米） |
| B? | 1.8110 in（英寸） 46.000 mm（毫米） |
| F | 0.2913 in（英寸） 7.400 mm（毫米） |
| 備注 | 銷售圖紙為不帶緊定套的孔徑，沒有顯示尺寸 d，即緊定套的孔徑 |
