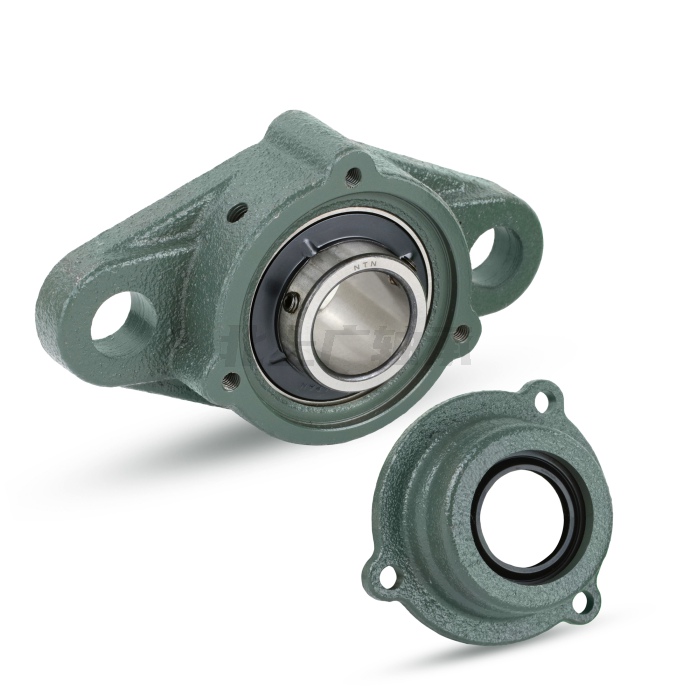

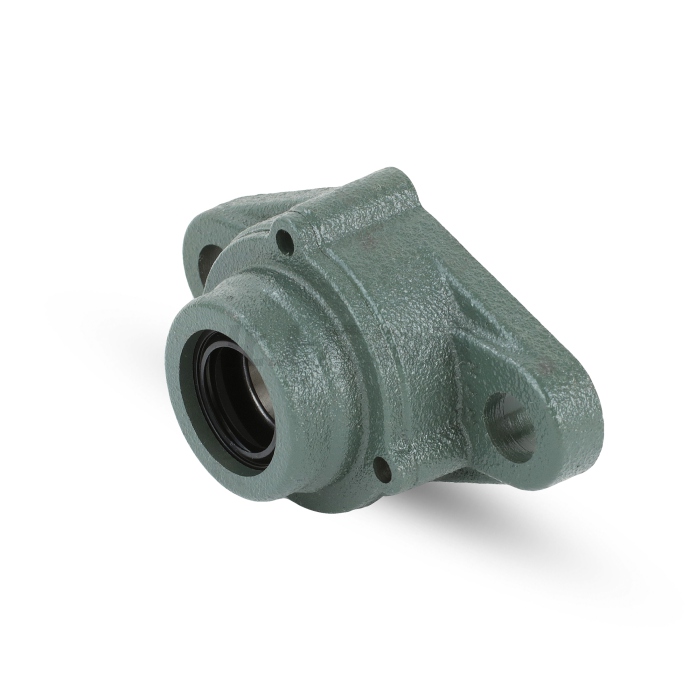

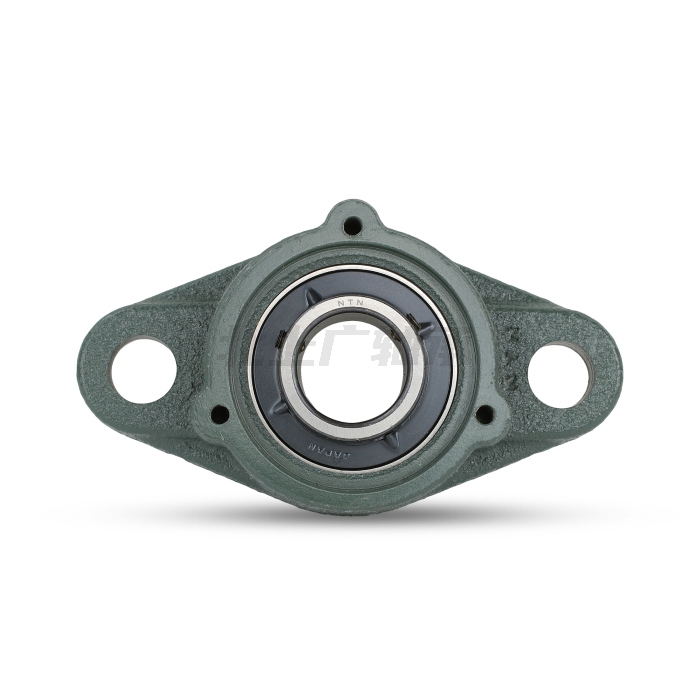

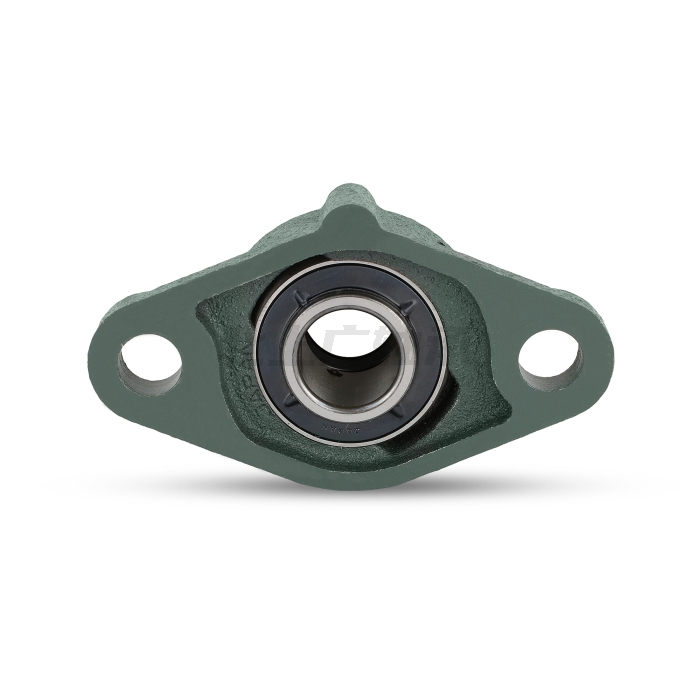

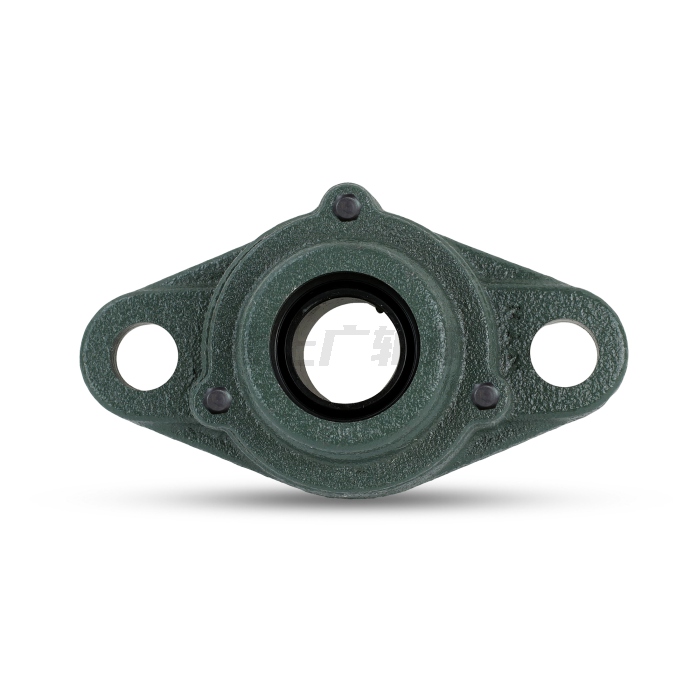

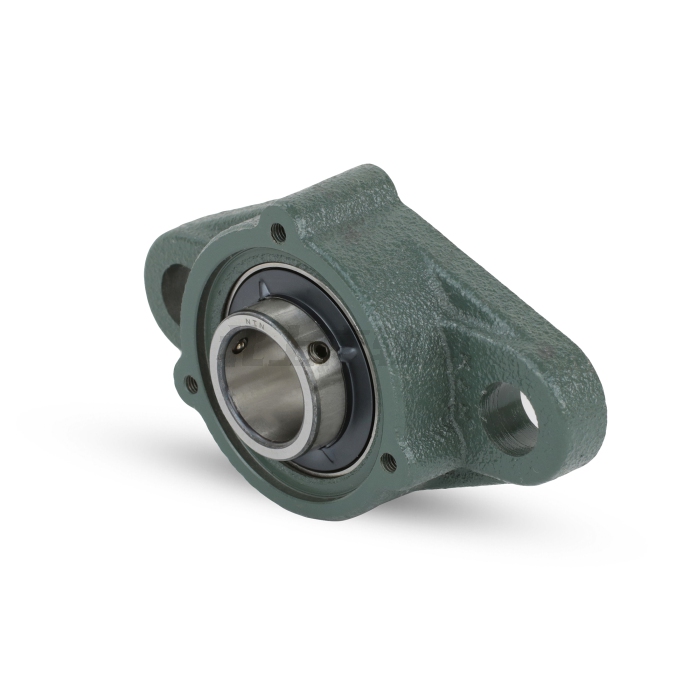

北上廣（廣州）有限公司是NTN軸承授權代理商，經銷全品類NTN軸承，NTN C-UCFL207D1軸承屬于【NTN軸承 - 軸承座 - 法蘭型軸承座 - 雙螺栓 - C-UCFL型】，基本描述為：Item # C-UCFL207D1，雙螺栓菱形法蘭式軸承座，鑄造外殼，帶緊定螺釘，帶鑄造防塵蓋，開式，UCFL型。
前綴列表：【U：外球面球軸承】【C：內圈內孔為圓柱孔，帶止動螺釘】【FA：不規則菱形法蘭式軸承座】，后綴列表：【D1：帶潤滑油孔】
| 類型 | 雙螺栓菱形法蘭式軸承座 |
| 軸承類型 | 滾珠軸承 |
| 鎖定裝置 | 緊定螺釘 |
| 密封類型 | 接觸式 |
| 密封材料 | 丁腈橡膠 |
| 軸承型號 | UC207D1 |
| 外殼型號 | FL207D1 |
| 外殼材質 | 鑄鐵 |
| 外殼構造 | 一件式 |
| 端蓋類型 | 開式 |
| 性能 | 輕型承載 |
| 動態額定負載 | 5800 lbf（磅力） 25700 N（牛頓） 25.70 kN（千牛） |
| 靜態額定負載 | 3450 lbf（磅力） 15300 N（牛頓） 15.30 kN（千牛） |
| 極限轉速 | 4200 RPM（轉/分鐘） |
| 重量 | 3.100 lb（磅） 1.400 kg（千克） |
| 工作溫度范圍 | -40 至 250 oF（華氏度） -40 至 120 oC（攝氏度） |
| 潤滑 | 可再潤滑 |

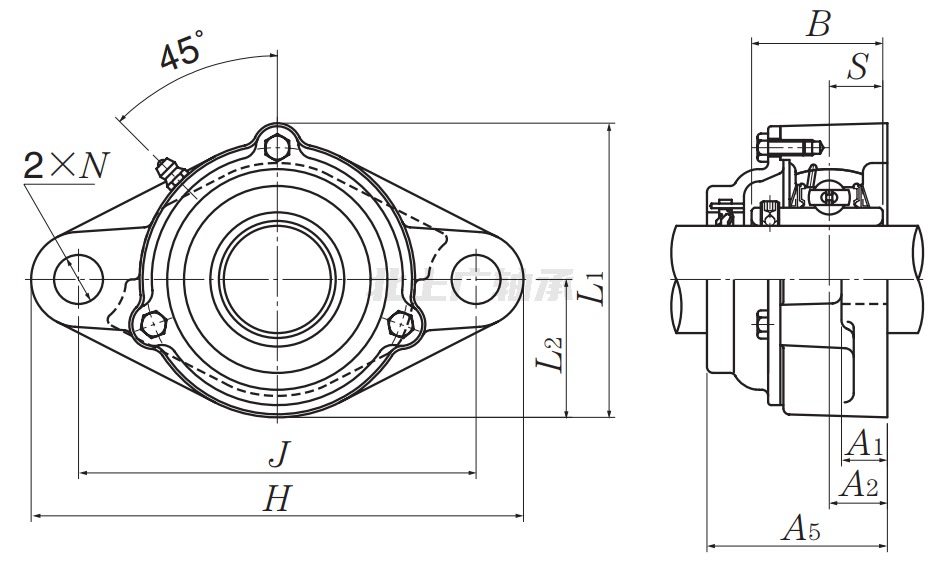

| 雙螺栓菱形法蘭式軸承座，帶緊定螺釘，鑄造防塵蓋，開式，UCFL型 - 尺寸 | |
| d | 1.3780 in（英寸） 35.000 mm（毫米） |
| H | 6.3437 in（英寸） 161.0 mm（毫米） |
| L | 3.5312 in（英寸） 90.0 mm（毫米） |
| L? | 3.8125 in（英寸） 97.0 mm（毫米） |
| L? | 1.7813 in（英寸） 45.0 mm（毫米） |
| J | 5.1250 in（英寸） 130.0 mm（毫米） |
| A? | 0.5937 in（英寸） 15.0 mm（毫米） |
| A? | 0.7500 in（英寸） 19.0 mm（毫米） |
| A? | 2.3125 in（英寸） 59.000 mm（毫米） |
| N | 0.6250 in（英寸） 16.0 mm（毫米） |
| B | 1.6890 in（英寸） 42.900 mm（毫米） |
| S | 0.6890 in（英寸） 17.500 mm（毫米） |
| F | 0.1811 in（英寸） 4.600 mm（毫米） |
