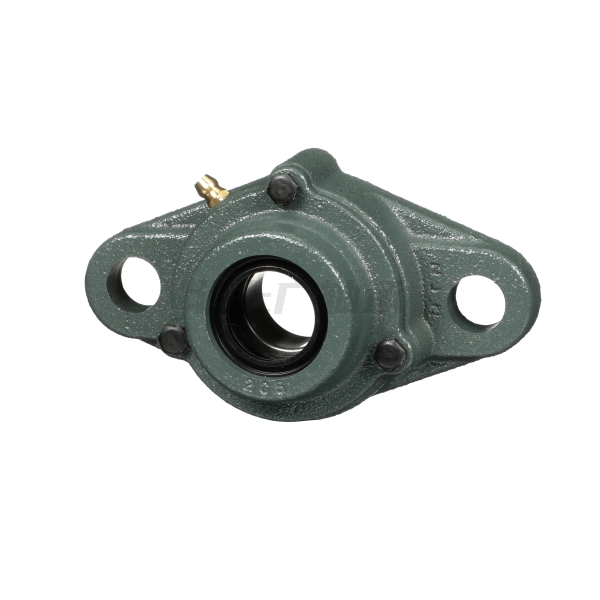

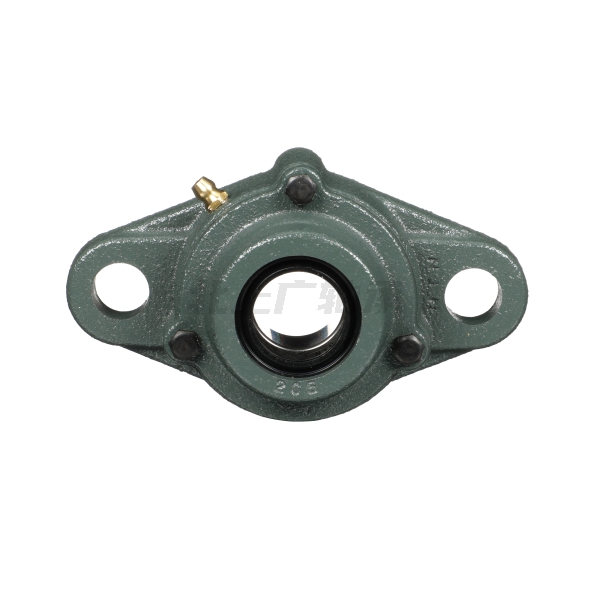

北上廣（廣州）有限公司是NTN軸承授權代理商，經銷全品類NTN軸承，NTN C-UKFL305D1 (when used with H2305X)軸承屬于【NTN軸承 - 軸承座 - 法蘭型軸承座 - 雙螺栓 - C-UKFL型】，基本描述為：Item # C-UKFL305D1（附件型號：H2305X），雙螺栓菱形法蘭式軸承座，鑄造外殼，帶緊定套，帶鑄造防塵蓋，開式，UKFL型。
前綴列表：【SM-：軸承座單側帶閉合鋼質擋蓋】【U：外球面球軸承】【K：內圈圓錐孔，錐度 1:12】【FL：菱形法蘭式軸承座】，后綴列表：【D1：帶潤滑油孔】【-HS：適配英制軸的緊定套】【2：寬度系列：02 系列】【3：直徑系列：03 系列】【11：適配軸承的內徑為 55 mm】【X：窄切口】【Y：未知后綴】
| 類型 | 雙螺栓菱形法蘭式軸承座 |
| 軸承類型 | 滾珠軸承 |
| 鎖定裝置 | 緊定套 |
| 密封類型 | 接觸式 |
| 密封材料 | 丁腈橡膠 |
| 軸承型號 | UK305D1 |
| 外殼型號 | FL305D1 |
| 外殼材質 | 鑄鐵 |
| 外殼構造 | 一件式 |
| 端蓋類型 | 開式 |
| 性能 | 重型承載 |
| 動態額定負載 | 4750 lbf（磅力） 21200 N（牛頓） 21.20 kN（千牛） |
| 靜態額定負載 | 2450 lbf（磅力） 10900 N（牛頓） 10.90 kN（千牛） |
| 重量 | 2.900 lb（磅） 1.300 kg（千克） |
| 工作溫度范圍 | -40 至 250 oF（華氏度） -40 至 120 oC（攝氏度） |
| 潤滑 | 可再潤滑 |

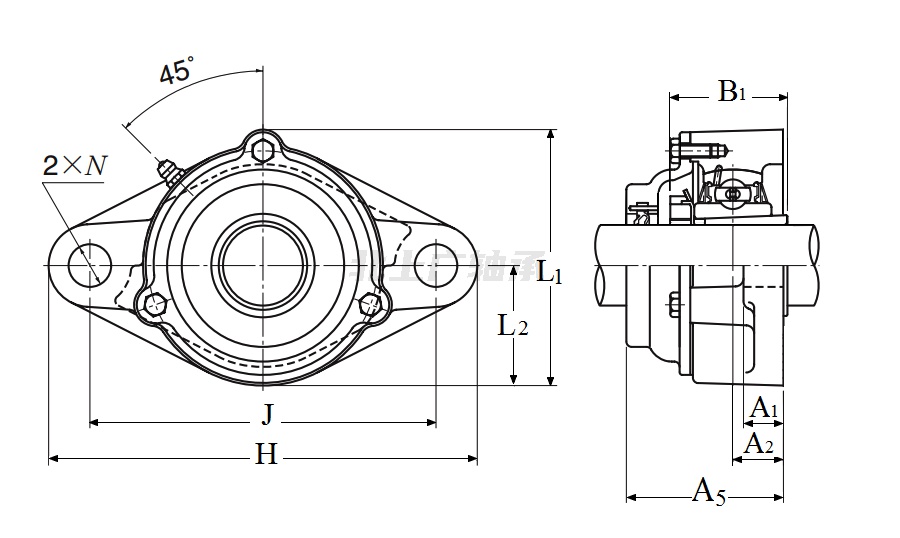

| 雙螺栓菱形法蘭式軸承座，鑄造外殼，帶緊定套，鑄造防塵蓋，開式，UKFL型 - 尺寸 | |
| d | 0.7874 in（英寸） 20.000 mm（毫米） |
| H | 5.9062 in（英寸） 150.0 mm（毫米） |
| L | 3.1562 in（英寸） 80.0 mm（毫米） |
| L? | 3.3750 in（英寸） 86.0 mm（毫米） |
| L? | 1.5625 in（英寸） 40.0 mm（毫米） |
| J | 4.4375 in（英寸） 113.0 mm（毫米） |
| A? | 0.5000 in（英寸） 13.0 mm（毫米） |
| A? | 0.6250 in（英寸） 16.0 mm（毫米） |
| A? | 2.2187 in（英寸） 56.000 mm（毫米） |
| N | 0.7500 in（英寸） 19.0 mm（毫米） |
| B? | 1.3780 in（英寸） 35.000 mm（毫米） |
| F | 0.1969 in（英寸） 5.000 mm（毫米） |
| 備注 | 銷售圖紙為不帶緊定套的孔徑，沒有顯示尺寸 d，即緊定套的孔徑 |
