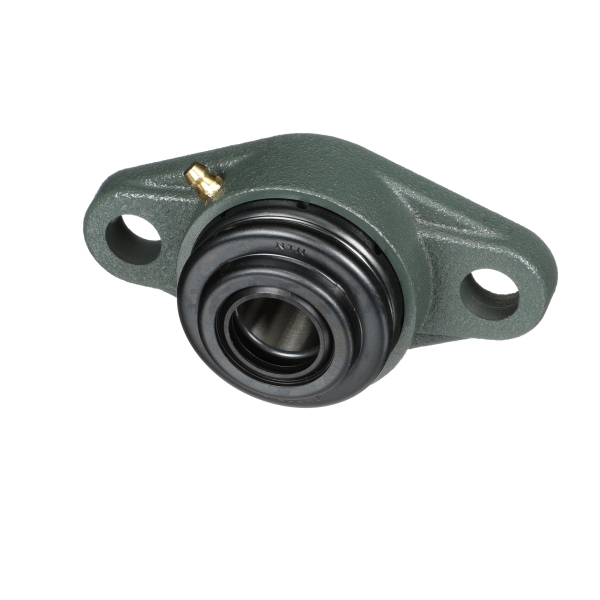

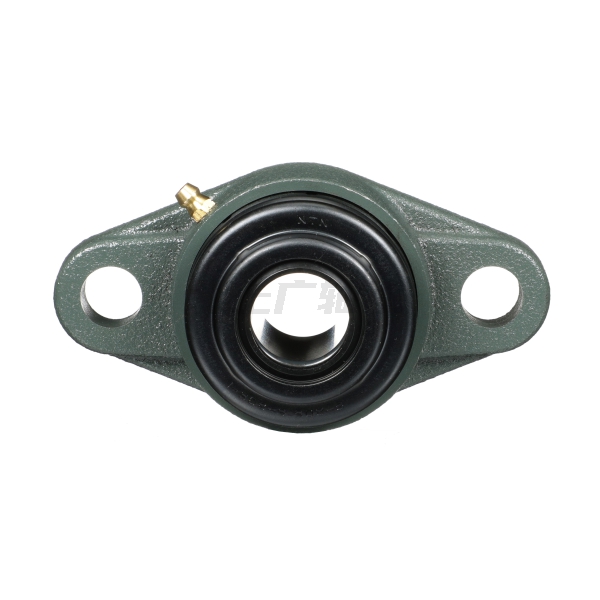

北上廣（廣州）有限公司是NTN軸承授權代理商，經銷全品類NTN軸承，NTN S-UKFL205D1 (when used with HE2305)軸承屬于【NTN軸承 - 軸承座 - 法蘭型軸承座 - 雙螺栓 - S-UKFL型】，基本描述為：Item # S-UKFL205D1（附件型號：HE2305），雙螺栓菱形法蘭式軸承座，鑄造外殼，帶緊定套，壓制鋼防塵蓋，開式，UKFL型。
前綴列表：【JEL：JL 系列外球面球軸承 + EL 偏心套圈】【P：沖壓鋼板材質】【FL：菱形法蘭式軸承座】
| 類型 | 雙螺栓菱形法蘭式軸承座 |
| 軸承類型 | 滾珠軸承 |
| 鎖定裝置 | 緊定套 |
| 密封類型 | 接觸式 |
| 密封材料 | 丁腈橡膠 |
| 軸承型號 | UK205D1 |
| 外殼型號 | FL205D1 |
| 外殼材質 | 鑄鐵 |
| 外殼構造 | 一件式 |
| 端蓋類型 | 開式 |
| 性能 | 輕型承載 |
| 動態額定負載 | 3150 lbf（磅力） 14000 N（牛頓） 14.00 kN（千牛） |
| 靜態額定負載 | 1760 lbf（磅力） 7850 N（牛頓） 7.85 kN（千牛） |
| 重量 | 1.500 lb（磅） 0.700 kg（千克） |
| 工作溫度范圍 | -40 至 250 oF（華氏度） -40 至 120 oC（攝氏度） |
| 潤滑 | 可再潤滑 |

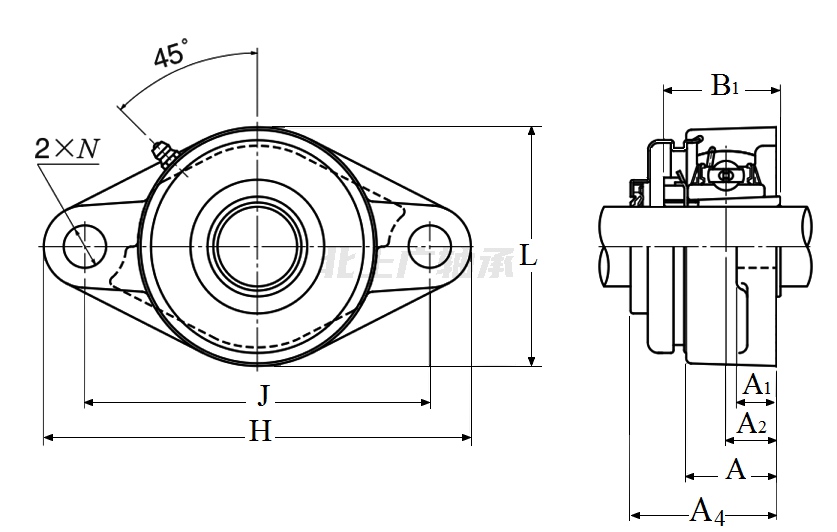

| 雙螺栓菱形法蘭式軸承座，鑄造外殼，帶緊定套，壓制鋼防塵蓋，開式，UKFL型 - 尺寸 | |
| d | 0.7500 in（英寸） 19.050 mm（毫米） |
| H | 5.1250 in（英寸） 130.0 mm（毫米） |
| L | 2.6875 in（英寸） 68.0 mm（毫米） |
| J | 3.8906 in（英寸） 99.0 mm（毫米） |
| A | 1.0625 in（英寸） 27.0 mm（毫米） |
| A? | 0.5000 in（英寸） 13.0 mm（毫米） |
| A? | 0.6250 in（英寸） 16.0 mm（毫米） |
| A? | 1.7500 in（英寸） 44.500 mm（毫米） |
| N | 0.6250 in（英寸） 16.0 mm（毫米） |
| B? | 1.3780 in（英寸） 35.000 mm（毫米） |
| F | 0.1772 in（英寸） 4.500 mm（毫米） |
| 備注 | 銷售圖紙為不帶緊定套的孔徑，沒有顯示尺寸 d，即緊定套的孔徑 |
