北上廣（廣州）有限公司是NTN軸承授權代理商，經銷全品類NTN軸承，NTN SM-UKFL206D1 (when used with HE2306X)軸承屬于【NTN軸承 - 軸承座 - 法蘭型軸承座 - 雙螺栓 - SM-UKFL型】，基本描述為：Item # SM-UKFL206D1（附件型號：HE2306X），雙螺栓菱形法蘭式軸承座，鑄造外殼，帶緊定套，壓制鋼防塵蓋，封閉端蓋，UKFL型。
前綴列表：【AS：AS 系列外球面球軸承，帶止動螺釘】【PF：沖壓鋼圓形法蘭式軸承座】
| 類型 | 雙螺栓菱形法蘭式軸承座 |
| 軸承類型 | 滾珠軸承 |
| 鎖定裝置 | 緊定套 |
| 密封類型 | 接觸式 |
| 密封材料 | 丁腈橡膠 |
| 軸承型號 | UK206D1 |
| 外殼型號 | FL206D1 |
| 外殼材質 | 鑄鐵 |
| 外殼構造 | 一件式 |
| 端蓋類型 | 封閉式 |
| 性能 | 輕型承載 |
| 動態額定負載 | 4400 lbf（磅力） 19500 N（牛頓） 19.50 kN（千牛） |
| 靜態額定負載 | 2540 lbf（磅力） 11300 N（牛頓） 11.30 kN（千牛） |
| 重量 | 2.200 lb（磅） 1.000 kg（千克） |
| 工作溫度范圍 | -40 至 250 oF（華氏度） -40 至 120 oC（攝氏度） |
| 潤滑 | 可再潤滑 |

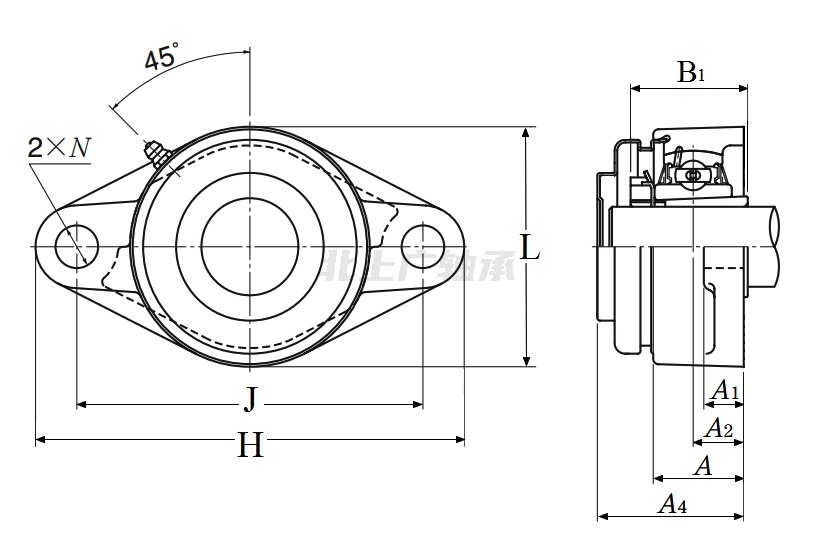

| 雙螺栓菱形法蘭式軸承座，鑄造外殼，帶緊定套，壓制鋼防塵蓋，封閉端蓋，UKFL型 - 尺寸 | |
| d | 1.0000 in（英寸） 25.400 mm（毫米） |
| H | 5.8125 in（英寸） 148.0 mm（毫米） |
| L | 3.1562 in（英寸） 80.0 mm（毫米） |
| J | 4.6094 in（英寸） 117.0 mm（毫米） |
| A | 1.2187 in（英寸） 31.0 mm（毫米） |
| A? | 0.5000 in（英寸） 13.0 mm（毫米） |
| A? | 0.7031 in（英寸） 18.0 mm（毫米） |
| A? | 1.9375 in（英寸） 49.000 mm（毫米） |
| N | 0.6250 in（英寸） 16.0 mm（毫米） |
| B? | 1.4960 in（英寸） 38.000 mm（毫米） |
| F | 0.1811 in（英寸） 4.600 mm（毫米） |
| 備注 | 銷售圖紙為不帶緊定套的孔徑，沒有顯示尺寸 d，即緊定套的孔徑 |
