北上廣（廣州）有限公司是NTN軸承授權代理商，經銷全品類NTN軸承，NTN SM-UKFC209D1 (when used with HE2309X)軸承屬于【NTN軸承 - 軸承座 - 法蘭型軸承座 - 四螺栓 - SM-UKFC型】，基本描述為：Item # SM-UKFC209D1（附件型號：HE2309X），四螺栓圓形法蘭式軸承座安裝單元，鑄造外殼，帶緊定套，壓制鋼防塵蓋，封閉端蓋，UKFC型。
前綴列表：【C-：軸承座兩側帶橡膠密封圈鑄鐵材質擋蓋】【U：外球面球軸承】【C：內圈內孔為圓柱孔，帶止動螺釘】【F：方形法蘭式軸承座】，后綴列表：【D1：帶潤滑油孔】
| 類型 | 四螺栓圓形法蘭式軸承座 |
| 軸承類型 | 滾珠軸承 |
| 鎖定裝置 | 緊定套 |
| 密封類型 | 接觸式 |
| 密封材料 | 丁腈橡膠 |
| 軸承型號 | UK209D1 |
| 外殼型號 | FC209D1 |
| 外殼材質 | 鑄鐵 |
| 外殼構造 | 一件式 |
| 端蓋類型 | 封閉式 |
| 性能 | 輕型承載 |
| 動態額定負載 | 7300 lbf（磅力） 32500 N（牛頓） 32.50 kN（千牛） |
| 靜態額定負載 | 4600 lbf（磅力） 20400 N（牛頓） 20.40 kN（千牛） |
| 重量 | 6.400 lb（磅） 2.900 kg（千克） |
| 工作溫度范圍 | -40 至 250 oF（華氏度） -40 至 120 oC（攝氏度） |
| 潤滑 | 可再潤滑 |

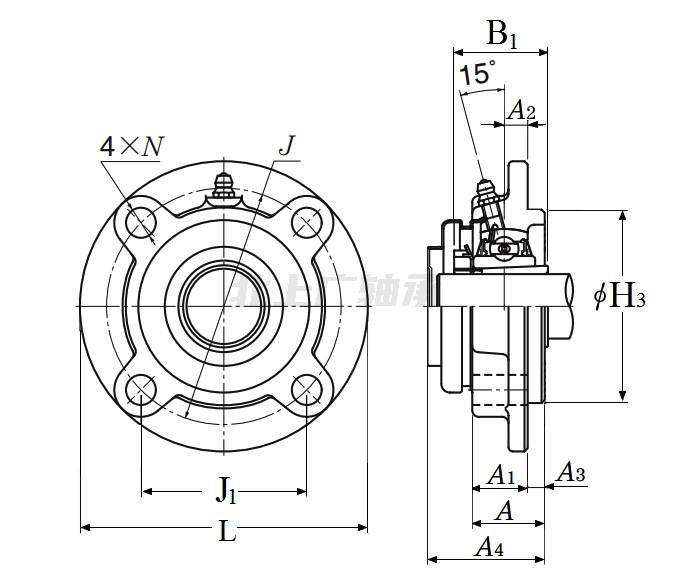

| 四螺栓圓形法蘭式軸承座安裝單元，鑄造外殼，帶緊定套，壓制鋼蓋，封閉端蓋，UKFC型 - 尺寸 | |
| d | 1.5000 in（英寸） 38.100 mm（毫米） |
| L | 6.3125 in（英寸） 160.0 mm（毫米） |
| J | 5.2031 in（英寸） 132.0 mm（毫米） |
| J? | 3.6719 in（英寸） 93.3 mm（毫米） |
| A | 1.5000 in（英寸） 38.0 mm（毫米） |
| A? | 1.0313 in（英寸） 26.0 mm（毫米） |
| A? | 0.3906 in（英寸） 10.0 mm（毫米） |
| A? | 0.4687 in（英寸） 12.0 mm（毫米） |
| A? | 2.4844 in（英寸） 63.000 mm（毫米） |
| H? | 4.1339 in（英寸） 105.0 mm（毫米） |
| N | 0.6250 in（英寸） 16.0 mm（毫米） |
| B? | 1.9690 in（英寸） 50.000 mm（毫米） |
| F | 0.1929 in（英寸） 4.900 mm（毫米） |
| 備注 | 銷售圖紙為不帶緊定套的孔徑，沒有顯示尺寸 d，即緊定套的孔徑 |
