北上廣（廣州）有限公司是NTN軸承授權代理商，經銷全品類NTN軸承，NTN UKFS309D1 (when used with HA2309)軸承屬于【NTN軸承 - 軸承座 - 法蘭型軸承座 - 四螺栓 - UKFS型】，基本描述為：Item # UKFS309D1（附件型號：HA2309），四螺栓方形法蘭式軸承座安裝單元，鑄造外殼，帶緊定套，UKFS型。
前綴列表：【CM-：軸承座單側帶鑄鐵材質閉合擋蓋】【U：外球面球軸承】【K：內圈圓錐孔，錐度 1:12】【FS：帶套筒結構（凸臺）方形法蘭式軸承座】，后綴列表：【D1：帶潤滑油孔】【-HE：適配英制軸的緊定套】【2：寬度系列：02 系列】【3：直徑系列：03 系列】【16：適配軸承的內徑為 80 mm】【X：窄切口】

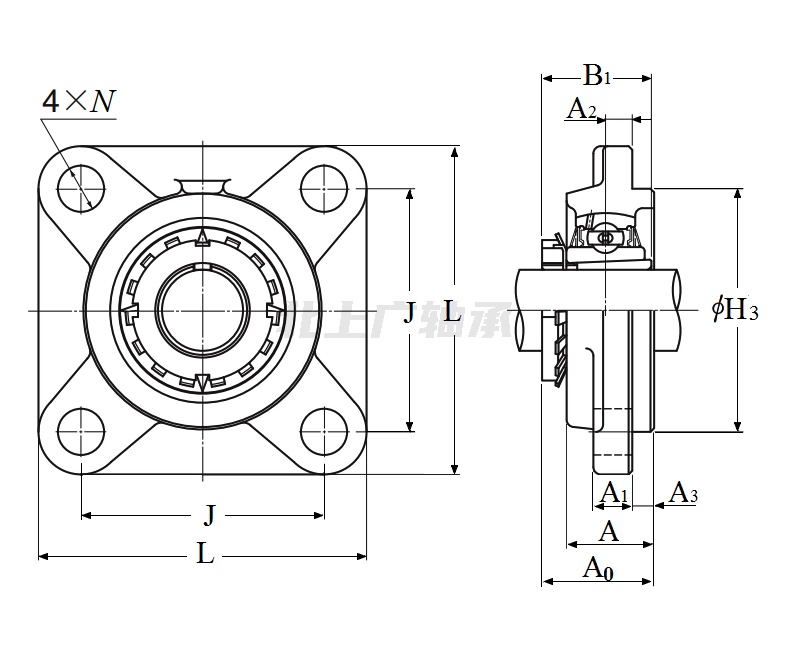

| 四螺栓方形法蘭式軸承座安裝單元，鑄造外殼，帶緊定套，UKFS型 - 尺寸 | |
| d | 1.4375 in（英寸） 36.513 mm（毫米） |
| L | 6.3125 in（英寸） 160.0 mm（毫米） |
| J | 4.9219 in（英寸） 125.0 mm（毫米） |
| A | 1.7344 in（英寸） 44.0 mm（毫米） |
| A? | 2.1406 in（英寸） 54.500 mm（毫米） |
| A? | 0.7188 in（英寸） 18.0 mm（毫米） |
| A? | 0.5469 in（英寸） 14.000 mm（毫米） |
| A? | 0.4375 in（英寸） 11.0 mm（毫米） |
| H? | 4.9213 in（英寸） 125.0 mm（毫米） |
| N | 0.7500 in（英寸） 19.0 mm（毫米） |
| B? | 1.9690 in（英寸） 50.000 mm（毫米） |
| F | 0.2913 in（英寸） 7.400 mm（毫米） |
| 備注 | 銷售圖紙為不帶緊定套的孔徑，沒有顯示尺寸 d，即緊定套的孔徑 |
