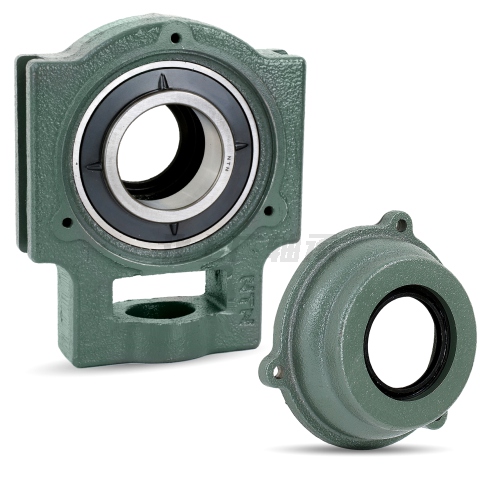

北上廣（廣州）有限公司是NTN軸承授權代理商，經銷全品類NTN軸承，NTN C-UKT216D1 (when used with H2316X)軸承屬于【NTN軸承 - 軸承座 - 滑塊型軸承座 - C-UKT型】，基本描述為：Item # C-UKT216D1（附件型號：H2316X），滑塊型軸承座，鑄造外殼，帶緊定套，帶鑄造防塵蓋，開式，UKT型。
前綴列表：【CM-：軸承座單側帶鑄鐵材質閉合擋蓋】【U：外球面球軸承】【K：內圈圓錐孔，錐度 1:12】【T：滑塊型軸承座】，后綴列表：【D1：帶潤滑油孔】【-H：帶緊定套】【2：寬度系列：02 系列】【3：直徑系列：03 系列】【13：適配軸承的內徑為 65 mm】【X：窄切口】
| 類型 | 滑塊型軸承座 |
| 軸承類型 | 滾珠軸承 |
| 密封類型 | 接觸式 |
| 密封材料 | 丁腈橡膠 |
| 鎖定裝置 | 緊定套 |
| 軸承型號 | UK216D1 |
| 外殼材質 | 鑄鐵 |
| 外殼型號 | T216D1 |
| 性能 | 輕型承載 |
| 動態額定負載 | 16300 lbf（磅力） 72500 N（牛頓） 72.50 kN（千牛） |
| 靜態額定負載 | 11900 lbf（磅力） 53000 N（牛頓） 53.00 kN（千牛） |
| 重量 | 29.000 lb（磅） 13.000 kg（千克） |
| 工作溫度范圍 | -40 至 250 oF（華氏度） -40 至 120 oC（攝氏度） |
| 潤滑 | 可再潤滑 |

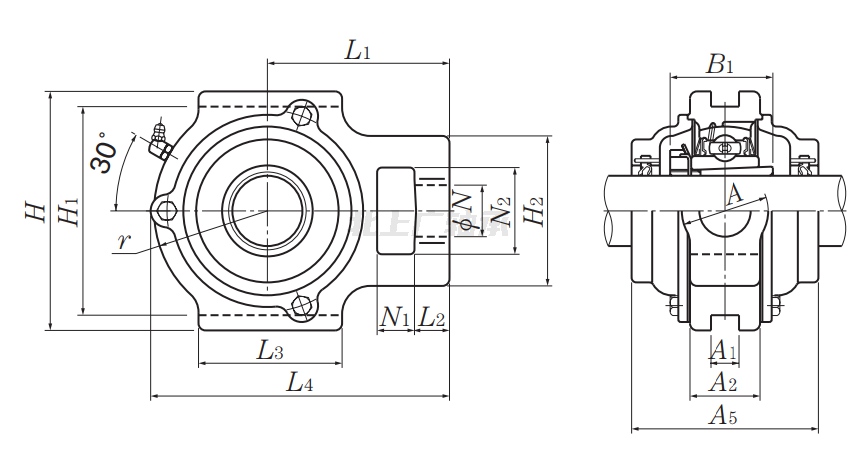

| 滑塊型軸承座，鑄造外殼，帶緊定套，鑄造防塵蓋，開式，UKT型 - 尺寸 | |
| d | 2.7559 in（英寸） 70.000 mm（毫米） |
| L | 9.2500 in（英寸） 235.0 mm（毫米） |
| H | 7.2500 in（英寸） 184.0 mm（毫米） |
| A? | 5.7187 in（英寸） 145.000 mm（毫米） |
| H? | 6.5000 in（英寸） 165.0 mm（毫米） |
| H? | 4.3750 in（英寸） 111.0 mm（毫米） |
| L? | 5.5000 in（英寸） 140.0 mm（毫米） |
| L? | 0.9062 in（英寸） 23.0 mm（毫米） |
| L? | 4.7500 in（英寸） 121.0 mm（毫米） |
| N | 1.6250 in（英寸） 41.0 mm（毫米） |
| N? | 1.2500 in（英寸） 32.0 mm（毫米） |
| N? | 2.7500 in（英寸） 70.0 mm（毫米） |
| A | 2.7500 in（英寸） 70.0 mm（毫米） |
| A? | 1.0236 in（英寸） 26.0 mm（毫米） |
| A? | 2.0000 in（英寸） 51.0 mm（毫米） |
| r | 3.7500 in（英寸） 95.0 mm（毫米） |
| B? | 3.0710 in（英寸） 78.000 mm（毫米） |
| F | 0.3740 in（英寸） 9.500 mm（毫米） |
| 備注 | 銷售圖紙為不帶緊定套的孔徑，沒有顯示尺寸 d，即緊定套的孔徑 |
