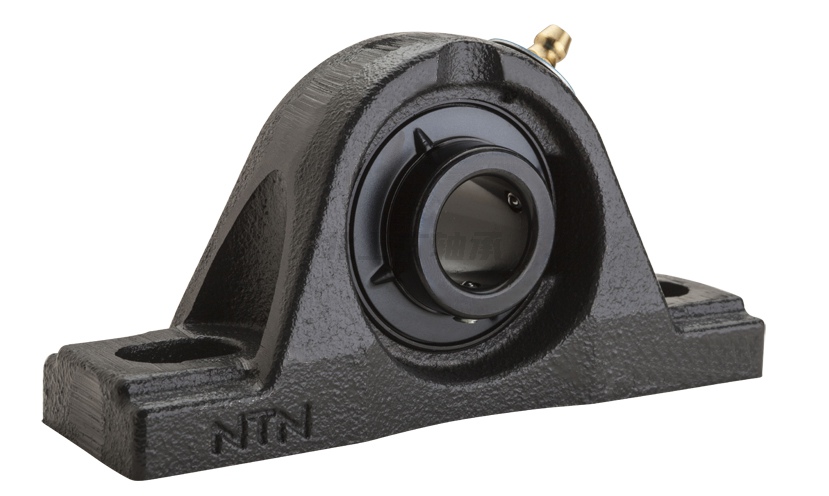

北上廣（廣州）有限公司是NTN軸承授權代理商，經銷全品類NTN軸承，NTN UCPX-13/16軸承屬于【NTN軸承 - 軸承座 - 特級軸承座 - 帶緊定螺釘】，基本描述為：Item # UCPX-13/16，特級枕式軸承座，帶固定螺釘，高底座，UCPX型。
前綴列表：【U：外球面球軸承】【C：內圈內孔為圓柱孔，帶止動螺釘】【FL：菱形法蘭式軸承座】【U：窄型】【-：分隔符】
| 類型 | 枕式軸承座 |
| 軸承類型 | 滾珠軸承 |
| 鎖定裝置 | 緊定螺釘 |
| 密封類型 | 接觸式 |
| 密封材料 | 丁腈橡膠 |
| 軸承型號 | A-UCX05-013D1 |
| 外殼型號 | P206D1V50 |
| 外殼材質 | 鑄鐵 |
| 外殼構造 | 一件式 |
| 端蓋類型 | 開式 |
| 飾面/涂層 | 黑色氧化物 |
| 性能 | 輕型承載 |
| 動態額定負載 | 4400 lbf（磅力） 19500 N（牛頓） 19.50 kN（千牛） |
| 靜態額定負載 | 2540 lbf（磅力） 11300 N（牛頓） 11.30 kN（千牛） |
| 最大擰緊力矩 | 34 lb·in（磅x英寸） |
| 工作溫度范圍 | -40 至 250 oF（華氏度） -40 至 120 oC（攝氏度） |
| 潤滑 | 可再潤滑 |

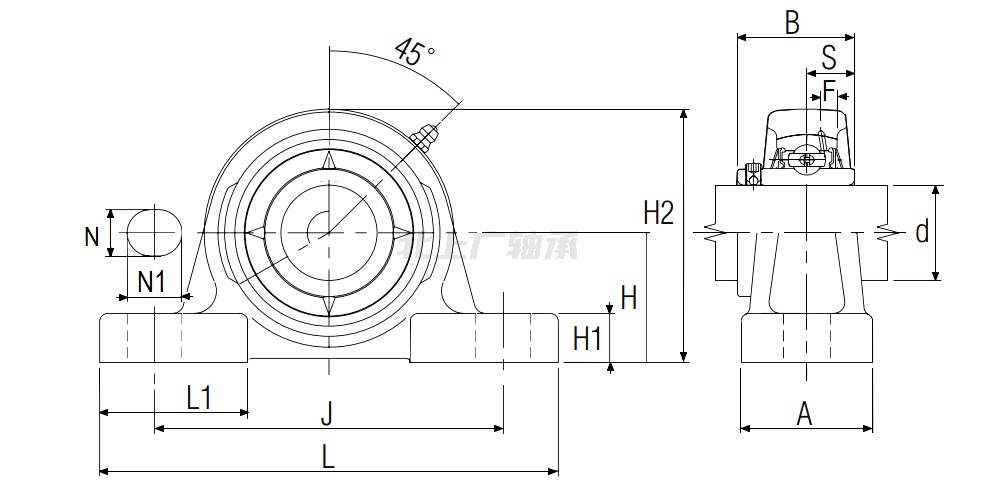

| 特級枕式軸承座，帶固定螺釘，高底座，UCPX型 - 尺寸 | |
| d | 13/16 in（英寸） 20.638 mm（毫米） |
| J | 4-5/8 in（英寸） 117.5 mm（毫米） |
| L | 6.5000 in（英寸） 165.1 mm（毫米） |
| A | 1.8750 in（英寸） 47.6 mm（毫米） |
| H | 1-11/16 in（英寸） 42.9 mm（毫米） |
| H? | 0.6563 in（英寸） 16.7 mm（毫米） |
| H? | 3.2813 in（英寸） 83.3 mm（毫米） |
| N | 0.5625 in（英寸） 14.3 mm（毫米） |
| N? | 0.9375 in（英寸） 23.8 mm（毫米） |
| L? | 2.1250 in（英寸） 54.0 mm（毫米） |
| B | 1.5000 in（英寸） 38.100 mm（毫米） |
| S | 0.6260 in（英寸） 15.900 mm（毫米） |
| F | 0.1811 in（英寸） 4.600 mm（毫米） |
