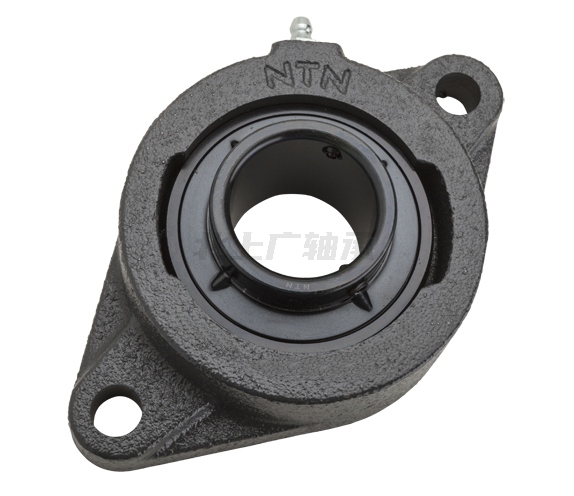

北上廣（廣州）有限公司是NTN軸承授權代理商，經銷全品類NTN軸承，NTN UCFLU-1.9/16軸承屬于【NTN軸承 - 軸承座 - 特級軸承座 - 帶緊定螺釘，雙螺栓法蘭式】，基本描述為：Item # UCFLU-1.9/16，特級雙螺栓法蘭式軸承座，帶緊定螺釘，UCFLU型。
前綴列表：【U：外球面球軸承】【C：內圈內孔為圓柱孔，帶止動螺釘】【F：方形法蘭式軸承座】【U：窄型】【-：分隔符】，后綴列表：【S：軸承座帶一個固定螺絲】
| 類型 | 雙螺栓菱形法蘭式軸承座 |
| 軸承類型 | 滾珠軸承 |
| 鎖定裝置 | 緊定螺釘 |
| 密封類型 | 接觸式 |
| 密封材料 | 丁腈橡膠 |
| 軸承型號 | A-UC208-109D1 |
| 外殼型號 | FLU208D1V50 |
| 外殼材質 | 鑄鐵 |
| 外殼構造 | 一件式 |
| 端蓋類型 | 開式 |
| 飾面/涂層 | 黑色氧化物 |
| 性能 | 輕型承載 |
| 動態額定負載 | 6550 lbf（磅力） 29100 N（牛頓） 29.10 kN（千牛） |
| 靜態額定負載 | 4000 lbf（磅力） 17800 N（牛頓） 17.80 kN（千牛） |
| 最大擰緊力矩 | 69 lb·in（磅x英寸） |
| 極限轉速 | 3500 RPM（轉/分鐘） |
| 重量 | 3.990 lb（磅） 1.810 kg（千克） |
| 工作溫度范圍 | -40 至 250 oF（華氏度） -40 至 120 oC（攝氏度） |
| 潤滑 | 可再潤滑 |

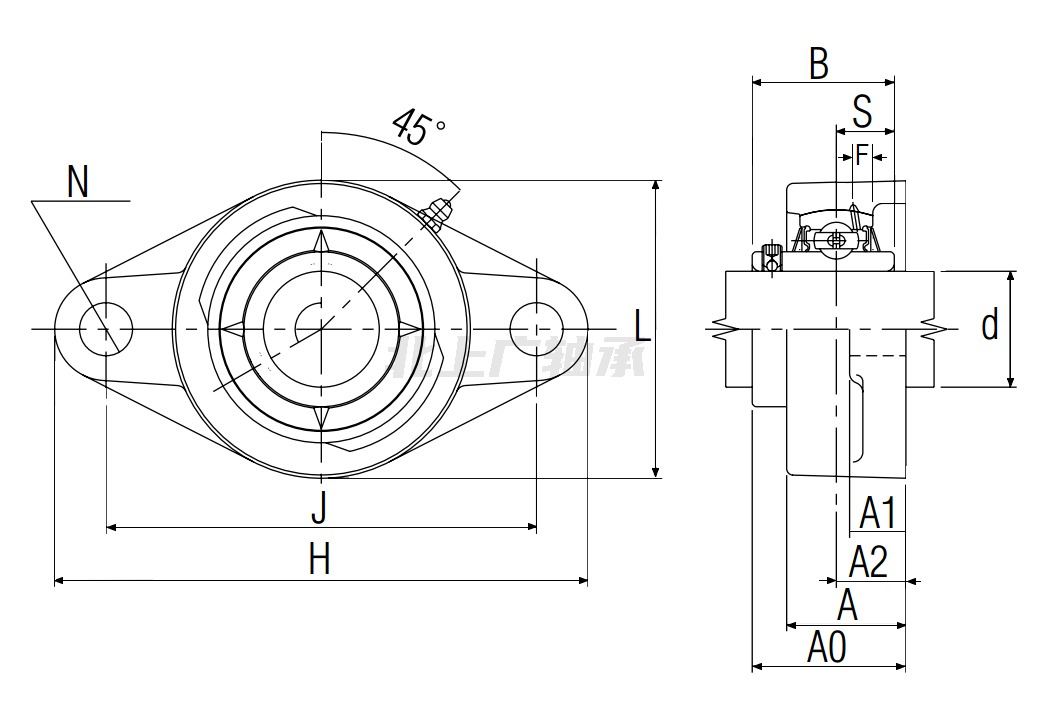

| 特級雙螺栓法蘭式軸承座，帶緊定螺釘，UCFLU型 - 尺寸 | |
| d | 1-9/16 in（英寸） 39.688 mm（毫米） |
| H | 6.7813 in（英寸） 172.2 mm（毫米） |
| L | 4.1250 in（英寸） 104.8 mm（毫米） |
| J | 5.6563 in（英寸） 143.7 mm（毫米） |
| A | 1.5313 in（英寸） 38.9 mm（毫米） |
| A? | 2.1406 in（英寸） 54.400 mm（毫米） |
| A? | 0.6563 in（英寸） 16.7 mm（毫米） |
| A? | 0.9375 in（英寸） 23.8 mm（毫米） |
| N | 0.5156 in（英寸） 13.1 mm（毫米） |
| B | 1.9370 in（英寸） 49.200 mm（毫米） |
| S | 0.7480 in（英寸） 19.000 mm（毫米） |
| F | 0.1772 in（英寸） 4.500 mm（毫米） |
