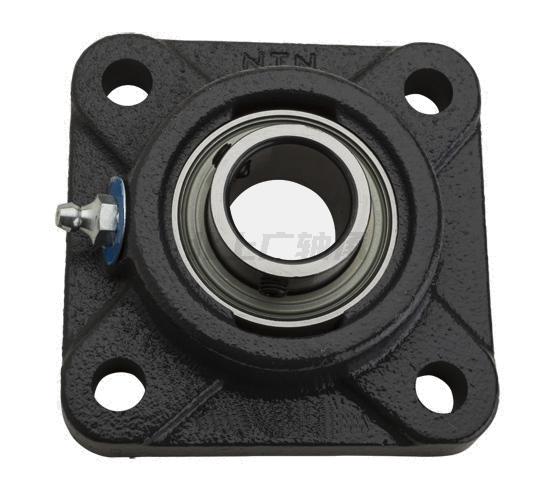

北上廣（廣州）有限公司是NTN軸承授權代理商，經銷全品類NTN軸承，NTN ARFU-1軸承屬于【NTN軸承 - 軸承座 - 特級軸承座 - 帶緊定螺釘，四螺栓法蘭式】，基本描述為：Item # ARFU-1，特級四螺栓法蘭式軸承座，帶固定螺釘，ARFU型。
前綴列表：【UEL：UL 系列外球面球軸承 + EL 偏心套圈】【F：方形法蘭式軸承座】【U：窄型】【-：分隔符】
| 類型 | 四螺栓方形法蘭式軸承座 |
| 軸承類型 | 滾珠軸承 |
| 鎖定裝置 | 緊定螺釘 |
| 密封類型 | 接觸式 |
| 密封材料 | 丁腈橡膠 |
| 軸承型號 | A-AR205-100D1 |
| 外殼型號 | FU205D1V50 |
| 外殼材質 | 鑄鐵 |
| 外殼構造 | 一件式 |
| 端蓋類型 | 開式 |
| 飾面/涂層 | 黑色氧化物 |
| 性能 | 輕型承載 |
| 動態額定負載 | 3150 lbf（磅力） 14000 N（牛頓） 14.00 kN（千牛） |
| 靜態額定負載 | 1760 lbf（磅力） 7850 N（牛頓） 7.85 kN（千牛） |
| 最大擰緊力矩 | 34 lb·in（磅x英寸） |
| 極限轉速 | 5900 RPM（轉/分鐘） |
| 重量 | 1.896 lb（磅） 0.860 kg（千克） |
| 工作溫度范圍 | -40 至 250 oF（華氏度） -40 至 120 oC（攝氏度） |
| 潤滑 | 可再潤滑 |

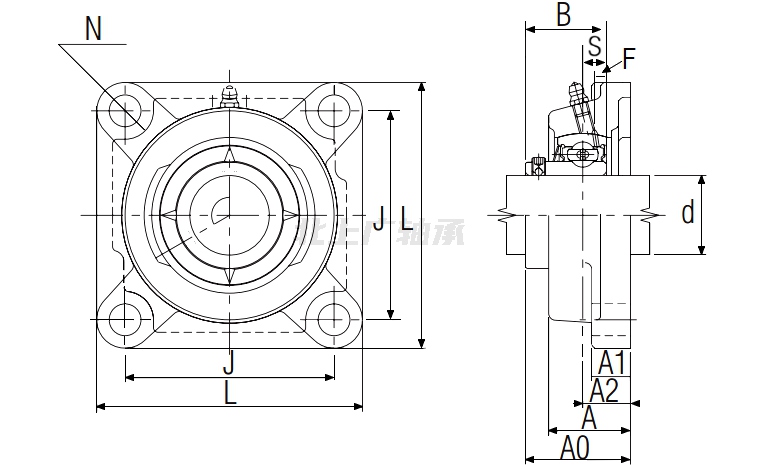

| 特級四螺栓法蘭式軸承座，帶固定螺釘，ARFU型 - 尺寸 | |
| d | 1 in（英寸） 25.400 mm（毫米） |
| L | 3.7813 in（英寸） 96.0 mm（毫米） |
| J | 2.7500 in（英寸） 69.9 mm（毫米） |
| A | 1.1875 in（英寸） 30.2 mm（毫米） |
| A? | 1.5156 in（英寸） 38.500 mm（毫米） |
| A? | 0.5938 in（英寸） 15.1 mm（毫米） |
| A? | 0.7500 in（英寸） 19.1 mm（毫米） |
| N | 0.4531 in（英寸） 11.5 mm（毫米） |
| B | 1.0630 in（英寸） 27.000 mm（毫米） |
| S | 0.2953 in（英寸） 7.500 mm（毫米） |
| F | 0.1378 in（英寸） 3.500 mm（毫米） |
