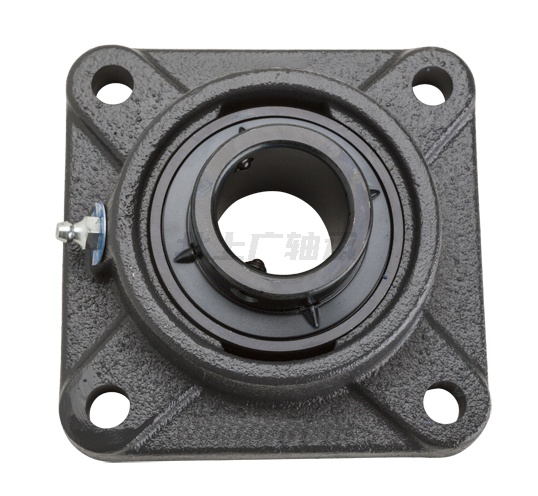

北上廣（廣州）有限公司是NTN軸承授權代理商，經銷全品類NTN軸承，NTN UCFUX-2.9/16軸承屬于【NTN軸承 - 軸承座 - 特級軸承座 - 帶緊定螺釘，四螺栓法蘭式】，基本描述為：Item # UCFUX-2.9/16，特級四螺栓法蘭式軸承座，帶固定螺釘，UCFUX型。
前綴列表：【S：不銹鋼材質軸承】【U：外球面球軸承】【C：內圈內孔為圓柱孔，帶止動螺釘】【P：枕型立式軸承座】【A：螺紋底座軸承座】
| 類型 | 四螺栓方形法蘭式軸承座 |
| 軸承類型 | 滾珠軸承 |
| 鎖定裝置 | 緊定螺釘 |
| 密封類型 | 接觸式 |
| 密封材料 | 丁腈橡膠 |
| 軸承型號 | A-UCX13-209D1 |
| 外殼型號 | FU214D1V50 |
| 外殼材質 | 鑄鐵 |
| 外殼構造 | 一件式 |
| 端蓋類型 | 開式 |
| 飾面/涂層 | 黑色氧化物 |
| 性能 | 輕型承載 |
| 動態額定負載 | 13900 lbf（磅力） 62000 N（牛頓） 62.00 kN（千牛） |
| 靜態額定負載 | 9900 lbf（磅力） 44000 N（牛頓） 44.00 kN（千牛） |
| 最大擰緊力矩 | 173 lb·in（磅x英寸） |
| 重量 | 15.080 lb（磅） 6.840 kg（千克） |
| 工作溫度范圍 | -40 至 250 oF（華氏度） -40 至 120 oC（攝氏度） |
| 潤滑 | 可再潤滑 |

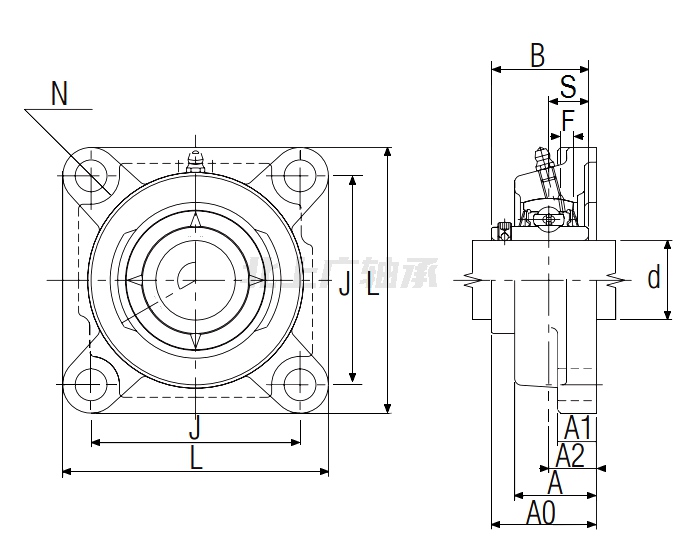

| Ultra-Class-Four-Bolt-Flanged-Unit-with-Set-Screw--UCFUX-Type_S | |
| d | 2-9/16 in（英寸） 65.088 mm（毫米） |
| L | 7.5938 in（英寸） 192.9 mm（毫米） |
| J | 5.8750 in（英寸） 149.2 mm（毫米） |
| A | 2.4375 in（英寸） 61.9 mm（毫米） |
| A? | 3.2500 in（英寸） 82.600 mm（毫米） |
| A? | 0.8750 in（英寸） 22.2 mm（毫米） |
| A? | 1.5000 in（英寸） 38.1 mm（毫米） |
| N | 0.6406 in（英寸） 16.3 mm（毫米） |
| B | 2.9370 in（英寸） 74.600 mm（毫米） |
| S | 1.1890 in（英寸） 30.200 mm（毫米） |
| F | 0.3465 in（英寸） 8.800 mm（毫米） |
