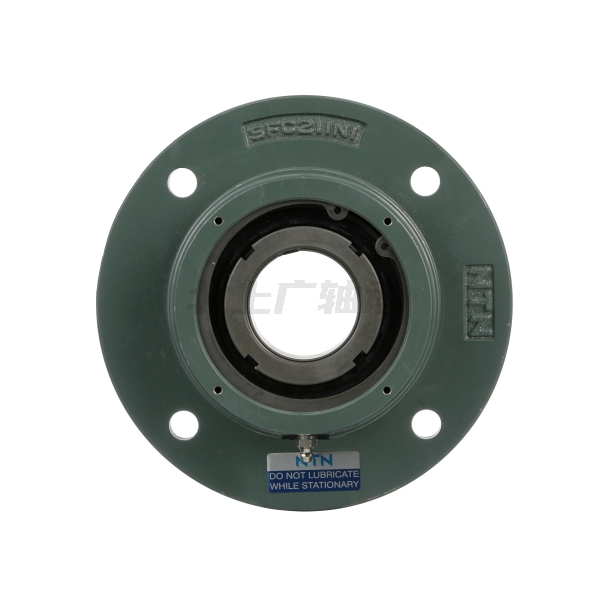

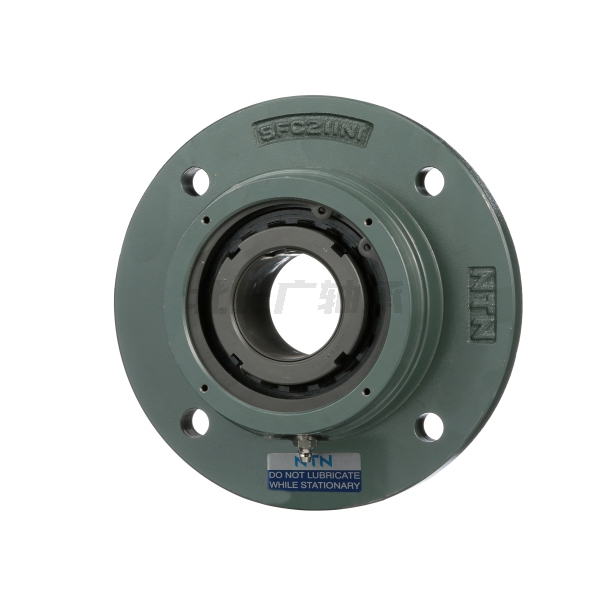

北上廣（廣州）有限公司是NTN軸承授權代理商，經銷全品類NTN軸承，NTN SFCW2232-508N1軸承屬于【NTN軸承 - 軸承座 - 重型軸承座 - SFCW型】，基本描述為：Item # SFCW2232-508N1，密封球形法蘭式軸承座，SFCW型。
前綴列表：【C-：兩側帶鑄鐵防塵端蓋】【S：重型承重】【P：枕型立式軸承座】【A：未知前綴】【W：加寬型密封軸承】，后綴列表：【N1：FCD450 球墨鑄鐵材質軸承座】
| 類型 | 四螺栓圓形法蘭式軸承座 |
| 軸承類型 | 調心滾子軸承 |
| 鎖定裝置 | 緊定套 |
| 密封材料 | 丁腈橡膠 |
| 軸承型號 | MX-W22232EALLKW33C3 |
| 外殼型號 | SFC232N1 |
| 緊定套型號 | HE2332M1 |
| 外殼材質 | 球墨鑄鐵 |
| 外殼構造 | 一件式 |
| 性能 | 重型承載 |
| 端蓋類型 | 開式 |
| 動態額定負載 | 275000 lbf（磅力） 1220000 N（牛頓） 872.00 kN（千牛） |
| 靜態額定負載 | 312000 lbf（磅力） 1390000 N（牛頓） 1390.00 kN（千牛） |
| 極限轉速 | 1000 RPM（轉/分鐘） |
| 工作溫度范圍 | -40 至 400 oF（華氏度） -40 至 200 oC（攝氏度） |
| 潤滑 | 可再潤滑 |

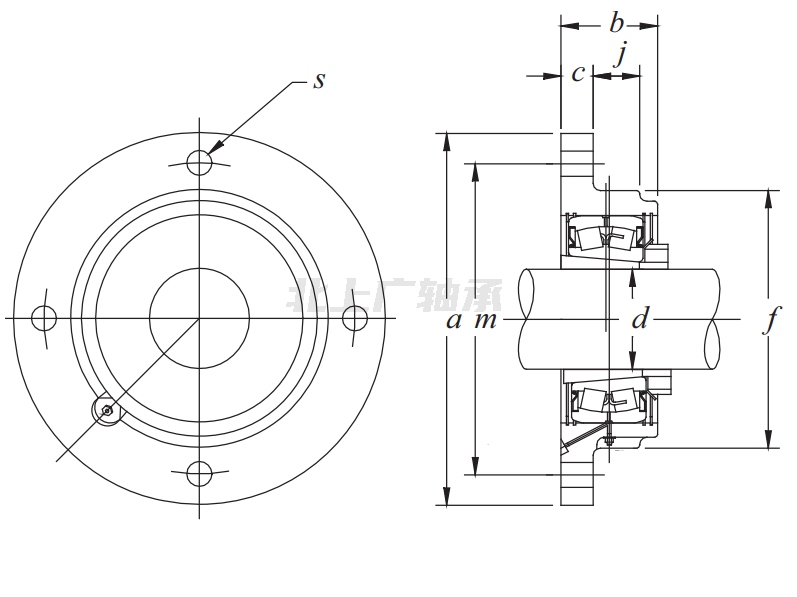

| 密封球形法蘭式軸承座，SFCW型 - 尺寸 | |
| d | 5.5000 in（英寸） 139.700 mm（毫米） |
| a | 20.4724 in（英寸） 520.0 mm（毫米） |
| b | 5.3150 in（英寸） 135.0 mm（毫米） |
| c | 1.7717 in（英寸） 45.0 mm（毫米） |
| m | 17.1260 in（英寸） 435.0 mm（毫米） |
| f | 14.1176 in（英寸） 360.0 mm（毫米） |
| j | 2.5591 in（英寸） 65.0 mm（毫米） |
| s | 1.3780 in（英寸） 35.0 mm（毫米） |
| 備注 | 銷售圖紙為不帶緊定套的孔徑，沒有顯示尺寸 d，即緊定套的孔徑 |
| 軸向位移 - 最小 | 0.047 in（英寸） |
| 軸向位移 - 最大 | 0.063 in（英寸） |
| 鎖緊螺母推薦旋轉量 | 150 o |
| 液壓力 - 最小 | 3950 lb/in2（磅/平方英寸） |
| 液壓力 - 最大 | 5250 lb/in2（磅/平方英寸） |
