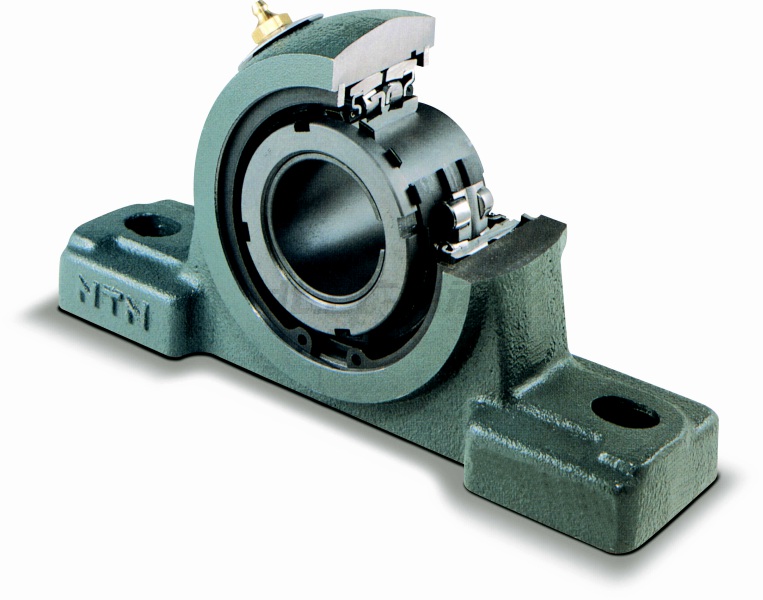

北上廣（廣州）有限公司是NTN軸承授權代理商，經銷全品類NTN軸承，NTN SPW2220-307FN1軸承屬于【NTN軸承 - 軸承座 - 重型軸承座 - SPAW/SPW型】，基本描述為：Item # SPW2220-307FN1，密封球形枕式軸承座，SPW型。
前綴列表：【SAF：調心軸承用剖分式枕式軸承座】【225：帶緊定套的調心滾子軸承套件，直徑 2 系列】
| 類型 | 枕式軸承座 |
| 軸承類型 | 調心滾子軸承 |
| 密封材料 | 丁腈橡膠 |
| 鎖定裝置 | 緊定套 |
| 軸承型號 | MX-W22220EALLKW33C3 |
| 外殼型號 | SP220FN1 |
| 緊定套型號 | HA2320M1 |
| 外殼材質 | 球墨鑄鐵 |
| 外殼構造 | 一件式 |
| 安裝方式 | 實心底座 |
| 性能 | 重型承載 |
| 端蓋類型 | 開式 |
| 動態額定負載 | 106000 lbf（磅力） 472000 N（牛頓） 472.00 kN（千牛） |
| 靜態額定負載 | 111000 lbf（磅力） 495000 N（牛頓） 495.00 kN（千牛） |
| 極限轉速 | 1500 RPM（轉/分鐘） |
| 工作溫度范圍 | -40 至 400 oF（華氏度） -40 至 200 oC（攝氏度） |
| 潤滑 | 可再潤滑 |

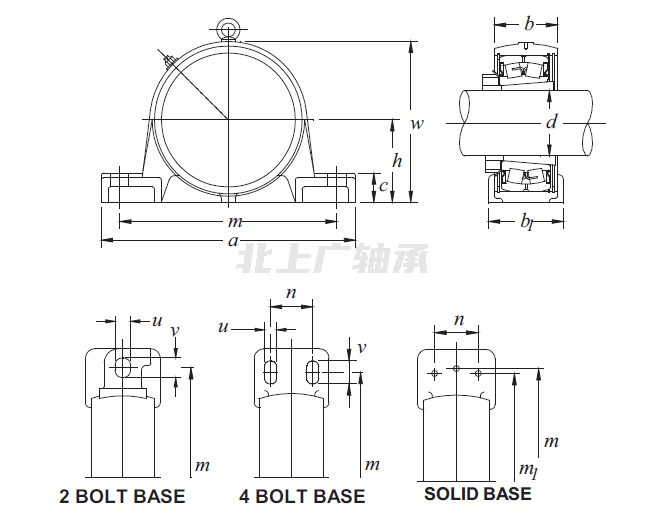

| 密封球形枕式軸承座，SPAW/SPW型 - 尺寸 | |
| d | 3.4375 in（英寸） 87.313 mm（毫米） |
| h | 4.4094 in（英寸） 112.0 mm（毫米） |
| a | 14.9606 in（英寸） 380.0 mm（毫米） |
| b | 3.7402 in（英寸） 95.0 mm（毫米） |
| b? | 4.3307 in（英寸） 110.0 mm（毫米） |
| c | 1.5748 in（英寸） 40.0 mm（毫米） |
| m | 12.5984 in（英寸） 320.0 mm（毫米） |
| m? | 2.5984 in（英寸） 66.0 mm（毫米） |
| n | 11.8110 in（英寸） 300.0 mm（毫米） |
| w | 8.8976 in（英寸） 226.0 mm（毫米） |
| u | 1.0236 in（英寸） 26.0 mm（毫米） |
| v | 1.2598 in（英寸） 32.0 mm（毫米） |
| 備注 | 銷售圖紙為不帶緊定套的孔徑，沒有顯示尺寸 d，即緊定套的孔徑。軸承中的緊定套可以改變位置，軸承在殼體中有不同的安裝位置，總寬度可能不同 |
| 軸向位移 - 最小 | 0.028 in（英寸） |
| 軸向位移 - 最大 | 0.035 in（英寸） |
| 鎖緊螺母推薦旋轉量 | 150 o |
| 液壓力 - 最小 | 2250 lb/in2（磅/平方英寸） |
| 液壓力 - 最大 | 3000 lb/in2（磅/平方英寸） |

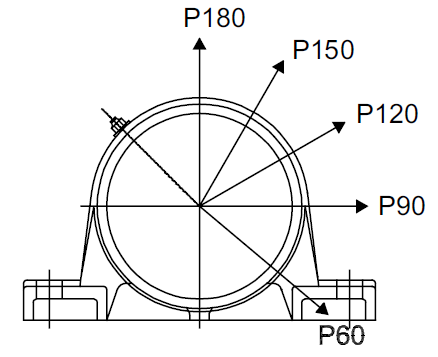

| 外殼允許載荷 | |
| 允許載荷 - P60 | 52500 lb（磅） |
| 允許載荷 - P90 | 31500 lb（磅） |
| 允許載荷 - P120 | 27000 lb（磅） |
| 允許載荷 - P150 | 21000 lb（磅） |
| 允許載荷 - P180 | 26500 lb（磅） |
