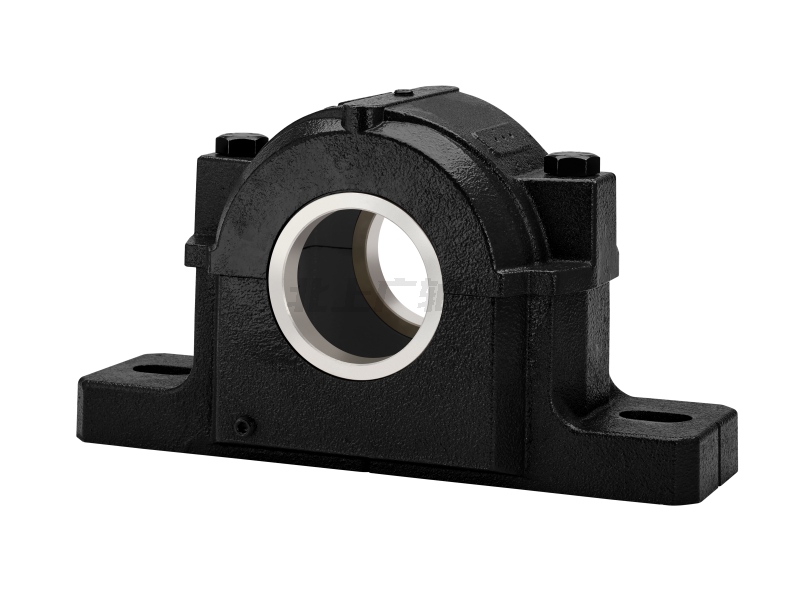

北上廣（廣州）有限公司是NTN軸承授權代理商，經銷全品類NTN軸承，NTN SAFD22538X6.15/16軸承屬于【NTN軸承 - 軸承座 - 重型軸承座 - SAFD型】，基本描述為：Item # SAFD22538X6.15/16，剖分式枕塊軸承座，球墨鑄鐵外殼，SAFD型。
前綴列表：【H：緊定套】
| 類型 | 枕式軸承座 |
| 軸承類型 | 調心滾子軸承 |
| 鎖定裝置 | 緊定套 |
| 密封類型 | 三重密封 |
| 軸承型號 | 22238EMKW33 |
| 外殼型號 | SAFD538G2 |
| SNW緊定套型號 | SNW38X6.15/16 |
| H緊定套型號 | HA3138 |
| 三重密封圈型號（包括2個） | LER155 |
| 穩定環型號（包括2個） | SR340X19C |
| 端蓋型號 | MF615 |
| 外殼材質 | 球墨鑄鐵 |
| 外殼構造 | 兩件式 |
| 安裝方式 | 四螺栓 |
| 性能 | 重型承載 |
| 端蓋類型 | 開式 |
| 動態額定負載 | 365000 lbf（磅力） 1620000 N（牛頓） 1620.00 kN（千牛） |
| 靜態額定負載 | 420000 lbf（磅力） 1870000 N（牛頓） 1870.00 kN（千牛） |
| 極限轉速 | 1800 RPM（轉/分鐘） |
| 重量 | 414.000 lb（磅） 188.000 kg（千克） |
| 工作溫度范圍 | -40 至 400 oF（華氏度） -40 至 200 oC（攝氏度） |
| 潤滑 | 可再潤滑 |

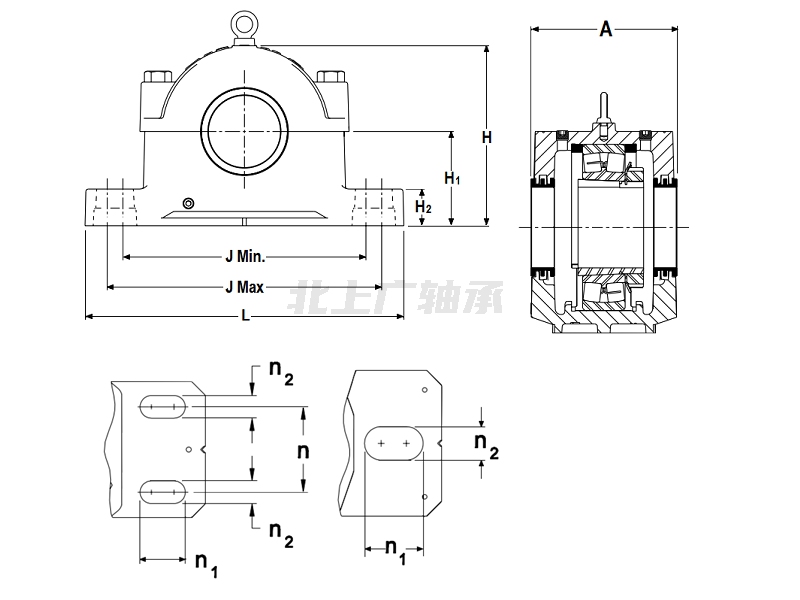

| 剖分式枕塊軸承座，球墨鑄鐵外殼，SAFD型 - 尺寸 | |
| d | 6.9375 in（英寸） 176.213 mm（毫米） |
| H? | 7.8750 in（英寸） 200.0 mm（毫米） |
| L | 28.0000 in（英寸） 711.0 mm（毫米） |
| H? | 3.1250 in（英寸） 79.0 mm（毫米） |
| J 最小 | 21.6250 in（英寸） 549.0 mm（毫米） |
| J 最大 | 24.3750 in（英寸） 619.0 mm（毫米） |
| n | 4.5000 in（英寸） 114.0 mm（毫米） |
| n? | 2.7500 in（英寸） 70.0 mm（毫米） |
| n? | 1.3750 in（英寸） 35.0 mm（毫米） |
| H | 15.6875 in（英寸） 398.0 mm（毫米） |
| A | 10.5000 in（英寸） 267.0 mm（毫米） |
| 備注 | 銷售圖紙為不帶緊定套的孔徑，沒有顯示尺寸 d，即緊定套的孔徑 |
