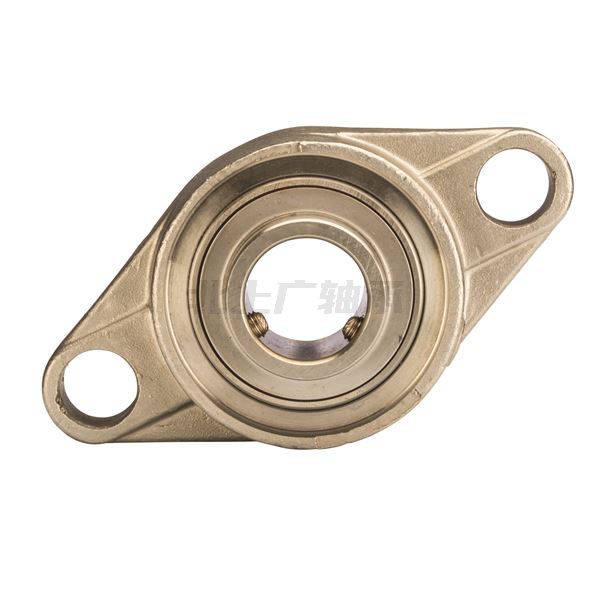

北上廣（廣州）有限公司是NTN軸承授權代理商，經銷全品類NTN軸承，NTN SUCFL209軸承屬于【NTN軸承 - 軸承座 - 耐腐蝕軸承座（Sentinel系列） - SUCFL型】，基本描述為：Item # SUCFL209，雙螺栓菱形法蘭式軸承座，不銹鋼外殼，帶緊定螺釘，SUCFL型。
前綴列表：【F：用于安裝螺栓的四個橢圓鑄孔】【S：重型承重】【P：枕型立式軸承座】【A：未知前綴】【W：加寬型密封軸承】，后綴列表：【N1：FCD450 球墨鑄鐵材質軸承座】
| 類型 | 雙螺栓菱形法蘭式軸承座 |
| 軸承類型 | 滾珠軸承 |
| 鎖定裝置 | 緊定螺釘 |
| 密封類型 | 接觸式 |
| 密封材料 | 硅橡膠 |
| 軸承型號 | SUC209 |
| 外殼型號 | SFL209N |
| 內部軸承材質 | 不銹鋼 |
| 外殼材質 | 不銹鋼 |
| 外殼構造 | 一件式 |
| 端蓋類型 | 開式 |
| 性能 | 正常負載 |
| 動態(tài)額定負載 | 5780 lbf（磅力） 25700 N（牛頓） 25.70 kN（千牛） |
| 靜態(tài)額定負載 | 4680 lbf（磅力） 20800 N（牛頓） 20.80 kN（千牛） |
| 極限轉速 | 3100 RPM（轉/分鐘） |
| 重量 | 3.990 lb（磅） 1.810 kg（千克） |
| 工作溫度范圍 | -4 至 250 oF（華氏度） -20 至 120 oC（攝氏度） |
| 潤滑 | 可再潤滑 |

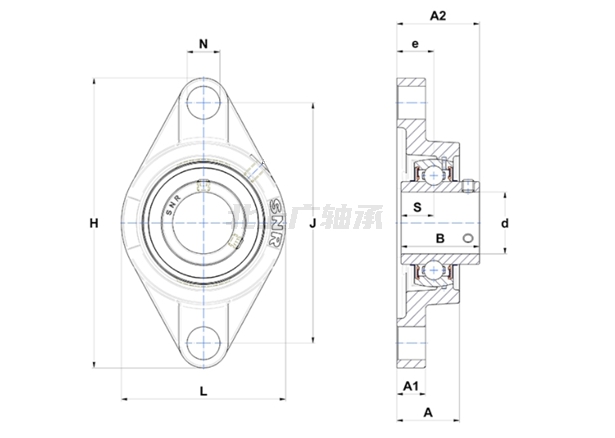

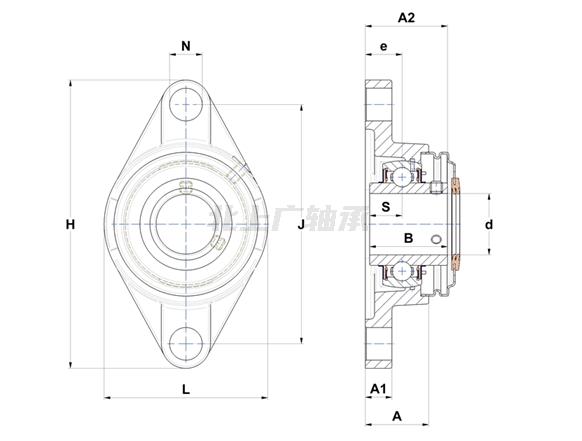

| 雙螺栓菱形法蘭式軸承座，不銹鋼外殼，帶緊定螺釘，SUCFL型 - 尺寸 | |
| d | 1.7717 in（英寸） 45.000 mm（毫米） |
| H | 7.0900 in（英寸） 180.0 mm（毫米） |
| L | 4.2500 in（英寸） 108.0 mm（毫米） |
| J | 5.8300 in（英寸） 148.0 mm（毫米） |
| A | 1.5000 in（英寸） 38.0 mm（毫米） |
| A? | 0.5900 in（英寸） 15.0 mm（毫米） |
| A? | 2.0600 in（英寸） 52.200 mm（毫米） |
| e | 0.8700 in（英寸） 22.0 mm（毫米） |
| N | 0.7500 in（英寸） 19.0 mm（毫米） |
| B | 1.9370 in（英寸） 49.200 mm（毫米） |
| S | 0.7480 in（英寸） 19.000 mm（毫米） |
