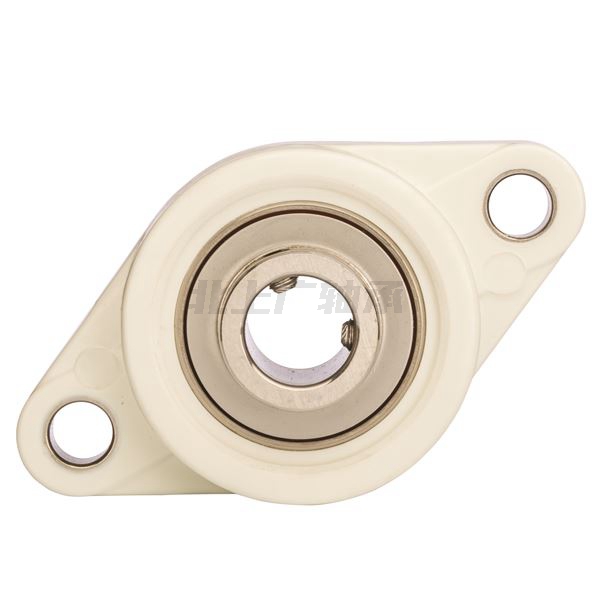

北上廣（廣州）有限公司是NTN軸承授權代理商，經銷全品類NTN軸承，NTN SUCNFL204-12軸承屬于【NTN軸承 - 軸承座 - 耐腐蝕軸承座（Sentinel系列） - SUCNFL型】，基本描述為：Item # SUCNFL204-12，雙螺栓菱形法蘭式軸承座，熱塑性外殼，帶緊定螺釘，SUCNFL型。
前綴列表：【S：重型承重】【P：枕型立式軸承座】【A：未知前綴】【W：加寬型密封軸承】，后綴列表：【N1：FCD450 球墨鑄鐵材質軸承座】
| 類型 | 雙螺栓菱形法蘭式軸承座 |
| 軸承類型 | 滾珠軸承 |
| 鎖定裝置 | 緊定螺釘 |
| 密封類型 | 接觸式 |
| 密封材料 | 硅橡膠 |
| 軸承型號 | SUC204-12 |
| 外殼型號 | WNFL204 |
| 內部軸承材質 | 不銹鋼 |
| 外殼材質 | 熱塑性塑料 |
| 外殼構造 | 一件式 |
| 端蓋類型 | 開式 |
| 性能 | 正常負載 |
| 動態額定負載 | 2270 lbf（磅力） 10100 N（牛頓） 10.10 kN（千牛） |
| 靜態額定負載 | 1530 lbf（磅力） 6800 N（牛頓） 6.80 kN（千牛） |
| 極限轉速 | 5900 RPM（轉/分鐘） |
| 重量 | 0.560 lb（磅） 0.250 kg（千克） |
| 工作溫度范圍 | -4 至 250 oF（華氏度） -20 至 120 oC（攝氏度） |
| 潤滑 | 可再潤滑 |

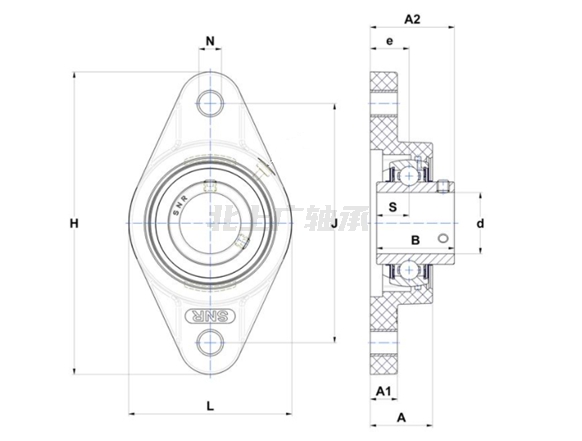

| 雙螺栓菱形法蘭式軸承座，熱塑性外殼，帶緊定螺釘，SUCNFL型 - 尺寸 | |
| d | 0.7500 in（英寸） 19.050 mm（毫米） |
| H | 4.4500 in（英寸） 113.0 mm（毫米） |
| L | 2.5500 in（英寸） 65.0 mm（毫米） |
| J | 3.5400 in（英寸） 90.0 mm（毫米） |
| A | 1.0400 in（英寸） 26.5 mm（毫米） |
| A? | 0.4500 in（英寸） 11.4 mm（毫米） |
| A? | 1.3300 in（英寸） 33.700 mm（毫米） |
| e | 0.6100 in（英寸） 15.4 mm（毫米） |
| N | 0.4300 in（英寸） 11.0 mm（毫米） |
| B | 1.2205 in（英寸） 31.000 mm（毫米） |
| S | 0.5000 in（英寸） 12.700 mm（毫米） |
