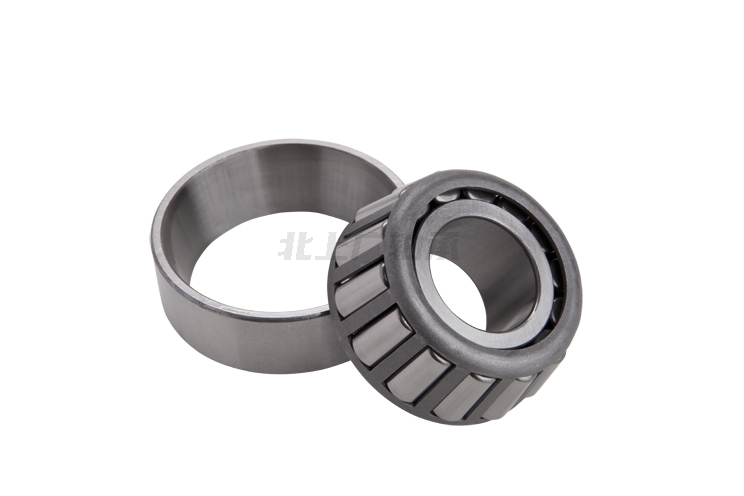

北上廣（廣州）有限公司是NTN軸承授權代理商，經銷全品類NTN軸承，NTN 30216軸承屬于【NTN軸承 - 滾子軸承 - 圓錐滾子軸承 - 單列公制ISO系列 - 全套圓錐滾子軸承】，基本描述為：Item # 30216，圓錐滾子組 - 公制系列。
，后綴列表：【X：與基本零件號尺寸相同，內部幾何結構優化，額定值提升】
| 類型 | 圓錐滾子軸承 |
| 內孔類型 | 圓形 |
| 材質 | 穿透硬化鋼 |
| 極限轉速（油潤滑） | 3400 RPM（轉/分鐘） |
| 極限轉速（脂潤滑） | 2500 RPM（轉/分鐘） |
| 樣式 | 全套圓錐滾子軸承 |
| 精度等級 | 0 級 |
| 配對 | 單列 |
| 潤滑 | 不帶油孔 |
| e（軸向荷載系數） | 0.42 |
| Y?（軸向荷載系數） | 1.43 |
| Y?（軸向荷載系數） | 0.79 |
| 靜態額定負載 | 45000 lbf（磅力） 200000 N（牛頓） 200.00 kN（千牛） |
| 動態額定負載 | 36000 lbf（磅力） 160000 N（牛頓） 160.00 kN（千牛） |
| 附件 | 開式 |
| 重量 | 3.792 lb（磅） 1.720 kg（千克） |
| 工作溫度范圍 | -40 至 250 oF（華氏度） -40 至 120 oC（攝氏度） |

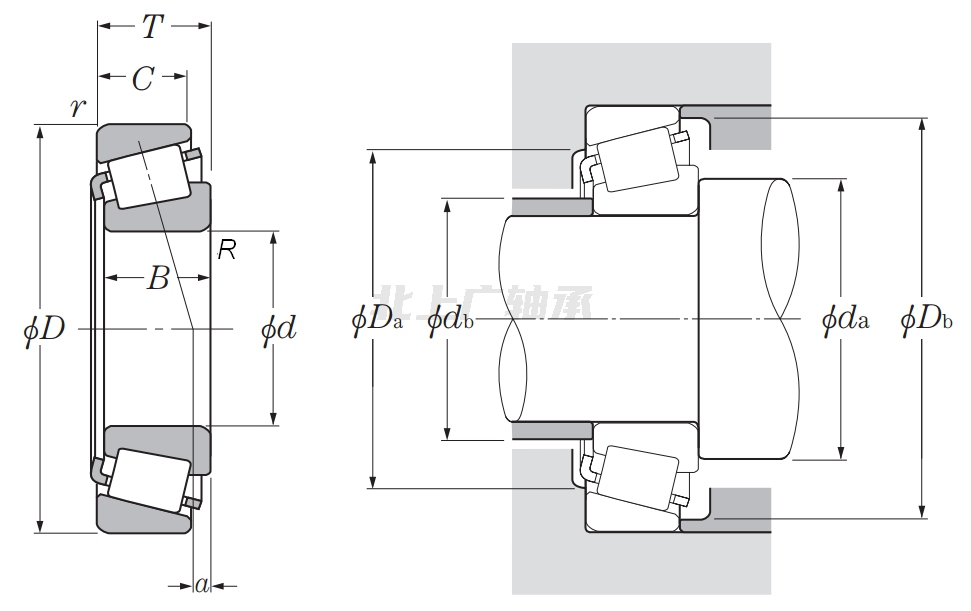

| 圓錐滾子組 - 公制系列 - 尺寸 | |
| d | 3.1496 in（英寸） 80.000 mm（毫米） |
| D | 5.5118 in（英寸） 140.000 mm（毫米） |
| C | 0.8661 in（英寸） 22.000 mm（毫米） |
| B | 1.0236 in（英寸） 26.000 mm（毫米） |
| a（有效載荷中心） | -0.0295 in（英寸） -0.750 mm（毫米） |
| T | 1.1122 in（英寸） 28.250 mm（毫米） |
| r | 0.0800 in（英寸） 2.000 mm（毫米） |
| R | 0.08 in（英寸） 2.0 mm（毫米） |
| d? | 3.62 in（英寸） 92.0 mm（毫米） |
| db | 3.58 in（英寸） 91.0 mm（毫米） |
| D? | 5.12 in（英寸） 130.0 mm（毫米） |
| D? 最小 | 4.88 in（英寸） 124.0 mm（毫米） |
| Db | 5.20 in（英寸） 132.0 mm（毫米） |
